O Gerenciador de Arquivos Modbus do PLC300 é acessado por meio do menu Comunicação, conforme figura a seguir.

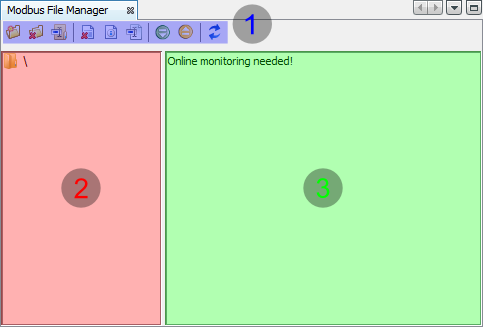

A janela do Gerenciador de Arquivos Modbus é composta das seguintes partes:

1. Barra de ferramentas do gerenciador. 2. Lista de diretórios do cartão SD. 3. Lista de arquivos do diretório selecionado

Só é possível visualizar diretórios e arquivos do cartão SD quando o WPS está conectado ao PLC300 através do comando Conectar Equipamento.

Barra de ferramentas

Cria um novo diretório

Apaga o diretório selecionado

Renomeia o diretório selecionado

Apaga o arquivo selecionado

Exibe as propriedade do arquivo selecionado (caminho, tamanho e data)

Renomeia o arquivo selecionado

Envia o arquivo selecionado para o PLC300

Recebe o arquivo selecionado do PLC300

Menu de contexto

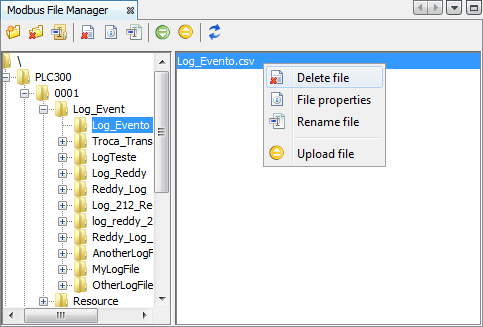

Para acessar o menu de contexto, basta clicar com o botão direito em um diretório ou em um arquivo e ele será exibido, conforme figuras a seguir.
