Cables USB

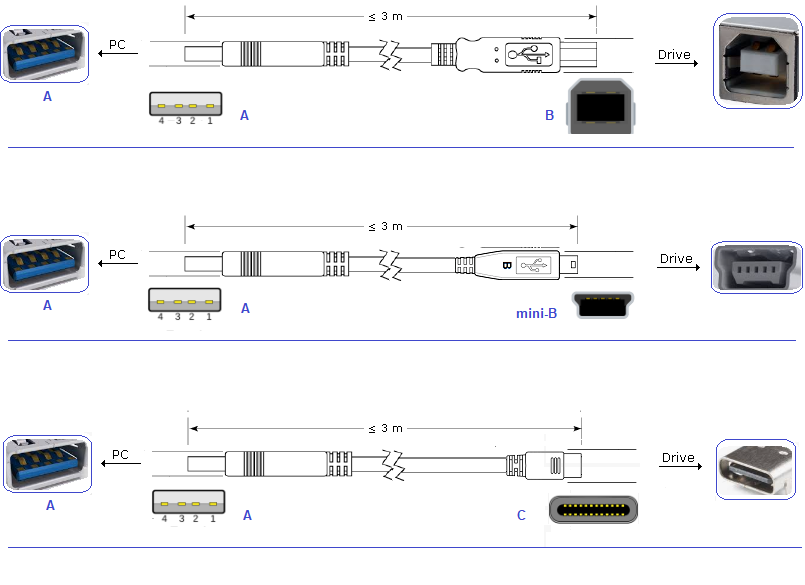

La siguiente figura muestra los detalles del cable para la conexión USB punto a punto.

Figura 1 - Cables USB

La siguiente figura muestra los conectores.

Figura 2 - Conectores USB

A = Conector Tipo A

B = Conector Tipo B

mini-B = Conector Mini-B

C = Conector Tipo C

Longitud máxima del cable: 3 metros.

NOTA: Utilice siempre un cable de interconexión USB blindado estándar (cable USB blindado estándar para host/dispositivo). Los cables sin blindaje pueden causar errores de comunicación.

NOTA: La conexión USB está aislada galvánicamente de la red eléctrica y de otras tensiones altas dentro de la unidad. Sin embargo, la conexión USB no está aislada de la toma de tierra (PE). Utilice una computadora portátil aislada para conectarla al conector USB o una computadora de escritorio conectada a la misma toma de tierra (PE) que la unidad.
