Establecimiento de la comunicación - CAN/J1939

Primero, asegúrese de que el producto sea compatible con la comunicación CAN/J1939 con el software WPS.

NOTA: WPS actualmente es compatible con los adaptadores CAN de los siguientes fabricantes: KORLAN, IXXAT y VECTOR.

Instalar el controlador en el sistema operativo

1) Verificación de la instalación

Si tiene un adaptador VECTOR, asegúrese de que todos los controladores estén instalados:

Si tiene un adaptador IXXAT, asegúrese de que todos los controladores estén instalados:

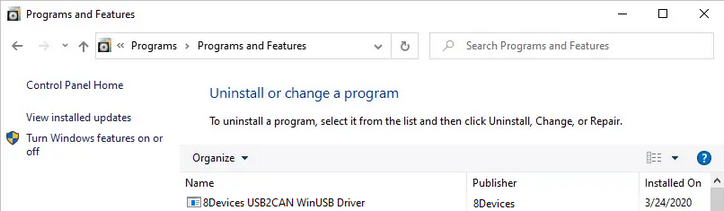

Si tiene un adaptador KORLAN, asegúrese de que todos los controladores estén instalados:

NOTA: Si el controlador no está instalado, descárguelo del sitio web del fabricante e instálelo en el sistema operativo.

2) Configuración de comunicación WPS

En WPS, seleccione un dispositivo predefinido compatible con CAN/J1939 para habilitar la opción CAN.

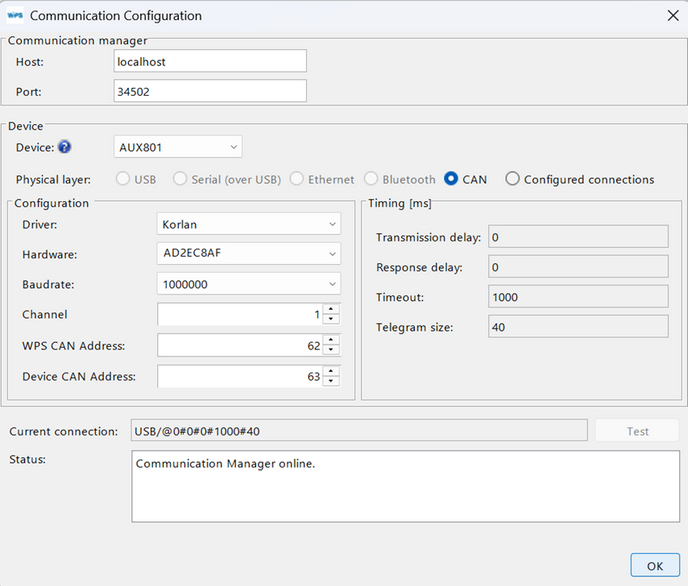

Seleccione la capa física CAN en la ventana Propiedades > Configuración de comunicación como se indica a continuación:

Seleccione el fabricante del controlador, el adaptador de hardware y la velocidad de comunicación (bps) correctos.

Complete los campos Canal, Dirección CAN WPS y Dirección CAN del dispositivo con la configuración correcta para su producto. En caso de duda, consulte el manual del producto.

NOTA: Si el controlador o el hardware no se muestran en la ventana de comunicación, asegúrese de que el adaptador esté conectado al ordenador y de que esté instalado el controlador correcto.

Haga clic en el botón Probar para probar la conexión.

Si WPS puede leer la información del producto, la comunicación está configurada.
