Visão Geral

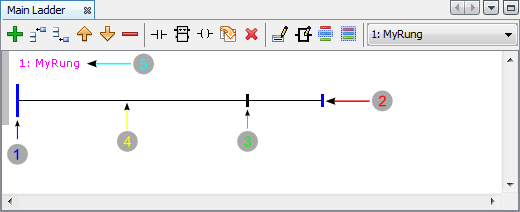

O programa Ladder é editado através de um editor gráfico que organiza o programa em rungs. Cada rung corresponde a um intertravamento que relaciona elementos de entrada a elementos de saída. Esse editor é mostrado conforme figura a seguir.

Elementos principais de uma rung

1. Barramento esquerdo
2. Barramento direito
3. Barramento de saídas
4. Ligações entre elementos
5. Título e comentário da rung

NOTA: As saídas sempre estarão conectadas à direita do barramento de saídas.

Para maiores detalhes da programação Ladder, clique aqui.

Operações disponíveis na barra de ferramentas do Editor Ladder

• Adicionar nova rung ao final
• Adicionar nova rung acima
• Adicionar nova rung abaixo
• Mover rung acima
• Mover rung abaixo
• Remover a rung selecionada
• Inserir um contato na rung
• Inserir um bloco funcional na rung
• Inserir uma bobina de saída na rung
• Trocar elemento Ladder
• Apagar um elemento da rung
• Editar título da rung
• Editar argumentos
• Selecionar grupo de elementos
• Selecionar todos os elementos
• Selecionar a rung para edição
