Visão Geral

Assistentes permitem ao usuário configurar e monitorar variáveis do equipamento configurado no recurso através de janelas pré-definidas.

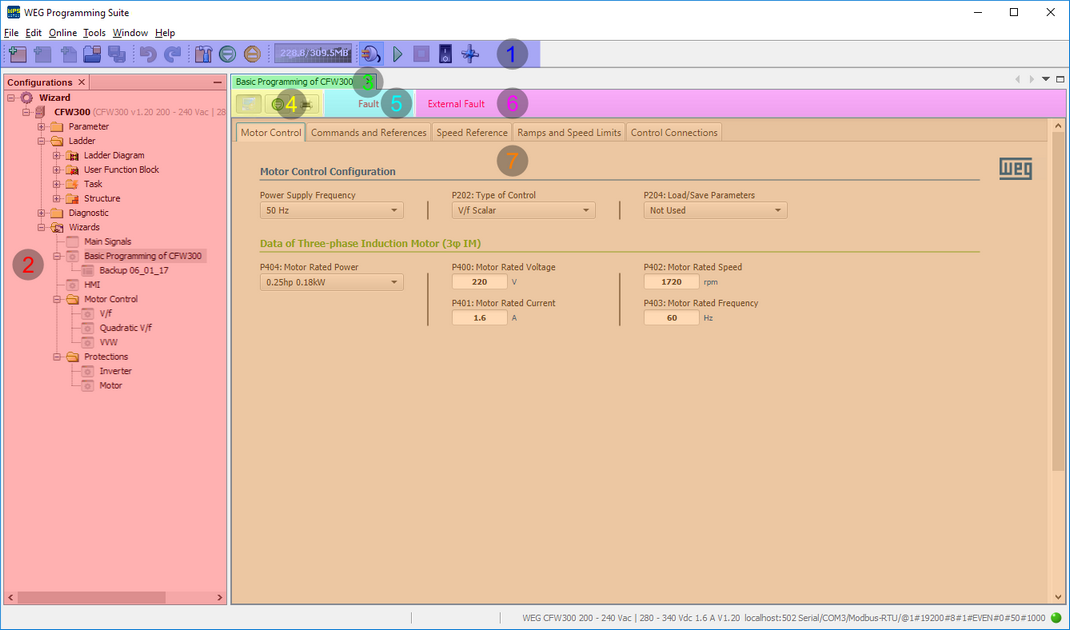

Abaixo segue uma visão geral sobre os Assistentes no WPS v3.1X.

1. Barra de Ferramentas: exibe os principais comandos do software e contém o botão Conectar Dispositivo necessário para escrita e leitura de variáveis do equipamento;

2. Janela das Configurações: exibe as configurações, onde cada configuração contém recursos, e o recurso contém os assistentes de monitoração e configuração;

3. Título do Assistente: exibe o título do assistente aberto;

4. Barra de Ferramentas do Assistente: exibe os comandos para upload e monitorar , escrever e imprimir valores das variáveis de um assistente configurado (somente para Assistentes de Configuração);

5. Estado do Dispositivo: exibe o estado do equipamento conectado (somente para Assistentes de Configuração);

6. Mensagem de um Estado do Equipamento: exibe a mensagem do estado de alarme, falha ou configuração do equipamento conectado (somente para Assistentes de Configuração);

7. Área das Variáveis do Equipamento: exibe as variáveis de escrita e leitura do equipamento configurado podendo ter abas para melhor divisão das funcionalidades do equipamento.
