Criando USERFBs

Os USERFBs são blocos funcionais personalizáveis pelo usuário. A sua utilização é encorajada para tornar o programa Ladder menos volumoso e poluído, abstraindo informações com as quais não se quer trabalhar frequentemente e sistematizando tarefas complexas.

Nestes blocos, suas entradas e saídas são definidas pelo próprio usuário, que as manipula no diagrama Ladder associado ao bloco. Veja a seguir como criar seu USERFB.

1. Na janela de Projetos, no recurso em que se deseja criar o USERFB, clique com o botão direito em Bloco de Função do Usuário e clique em Nova pasta.

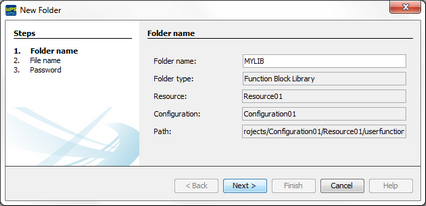

2. No assistente de configuração, insira um nome para a biblioteca da qual fará parte o USERFB e clique Próximo.

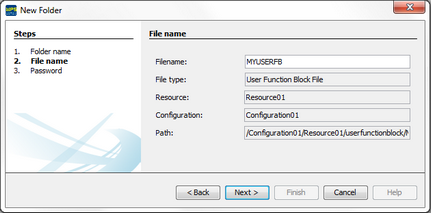

3. Insira um nome válido para o USERFB e clique Próximo.

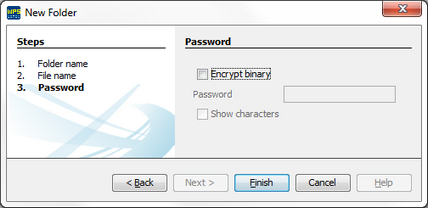

4. Caso você queira inserir uma senha para proteger o bloco, marque a caixa de seleção Criptografar binário do código fonte e insira uma senha. Caso contrário, desmarque a caixa de seleção. Clique Finalizar.

Pronto! O USERFB já foi criado com sucesso. Você deverá ver o seguinte menu na janela de Projetos:
