Estabelecendo Comunicação RS485
O equipamento deve estar localizado à uma distância do computador conforme tabela abaixo.
| Taxa de Transmissão (bps) | Tamanho Máximo do Cabo (pes) | Tamanho Máximo do Cabo (m) |
|---|---|---|
| 9600 | 3280.84 | 1000 |
| 19200 | 3280.84 | 1000 |
| 38400 | 3280.84 | 1000 |
A conexão do computador ao conversor isolado USB para RS485 é feita com o Cabo USB. Neste caso, é necessário instalar o driver USB do fabricante do conversor isolado, que é normalmente fornecido pelo próprio fabricante.
CFW300

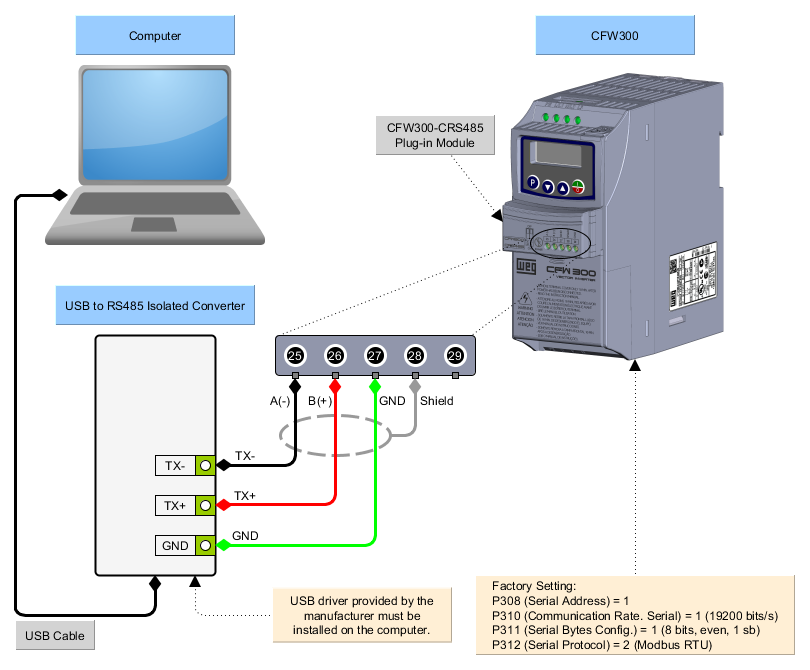

1) Conexão do Computador ao Equipamento
A figura abaixo mostra como conectar um computador ao equipamento via RS485.

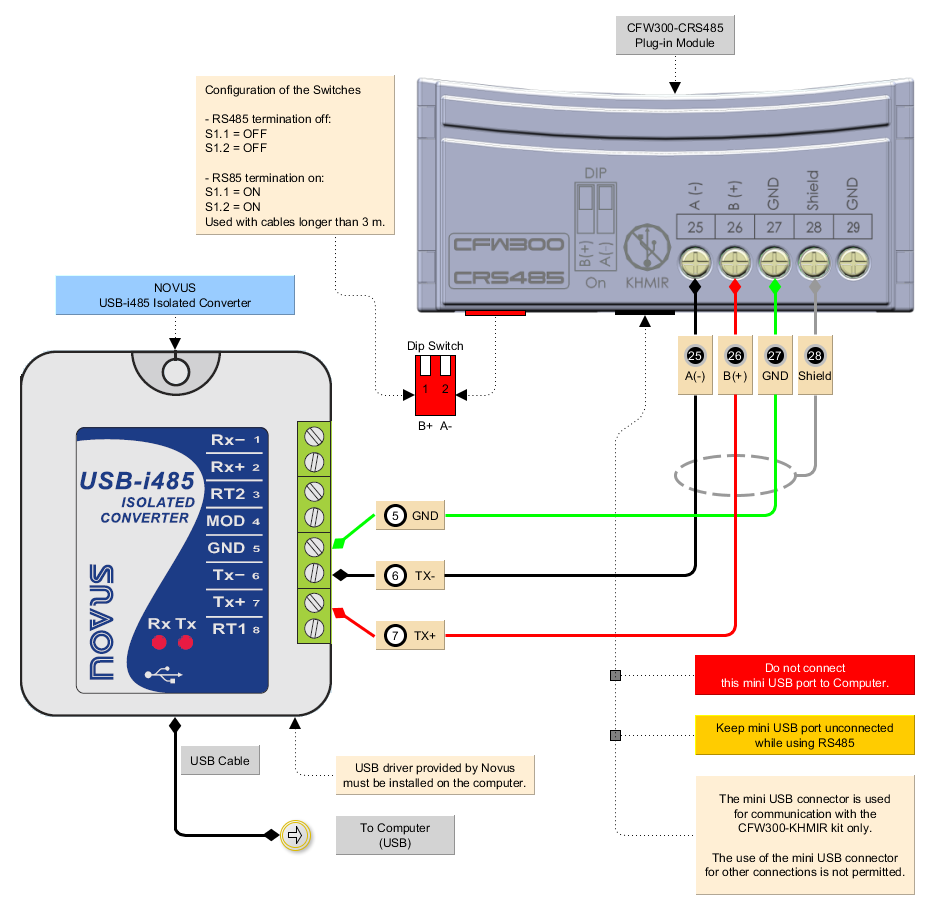

2) Conexão Computador - Módulo Plug-in
A figura abaixo mostra um exemplo utilizando o conversor Novus USB-i485.

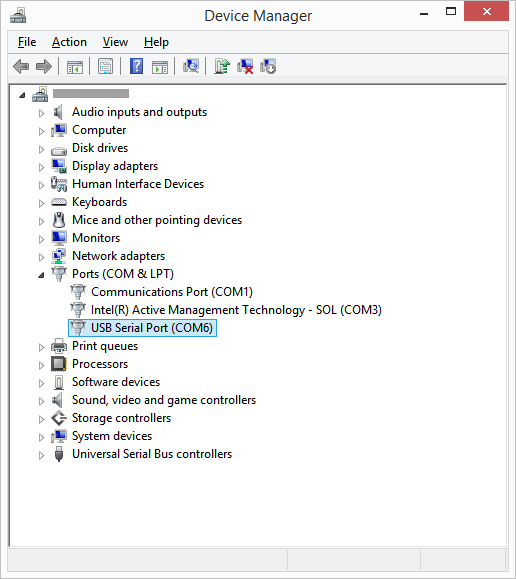

3) Gerenciador de Dispositivo do Windows
Gerenciador de dispositivo do Windows indica a porta serial conectada ao equipamento. O nome do computador no gerenciador de dispositivo está propositalmente ilegível.

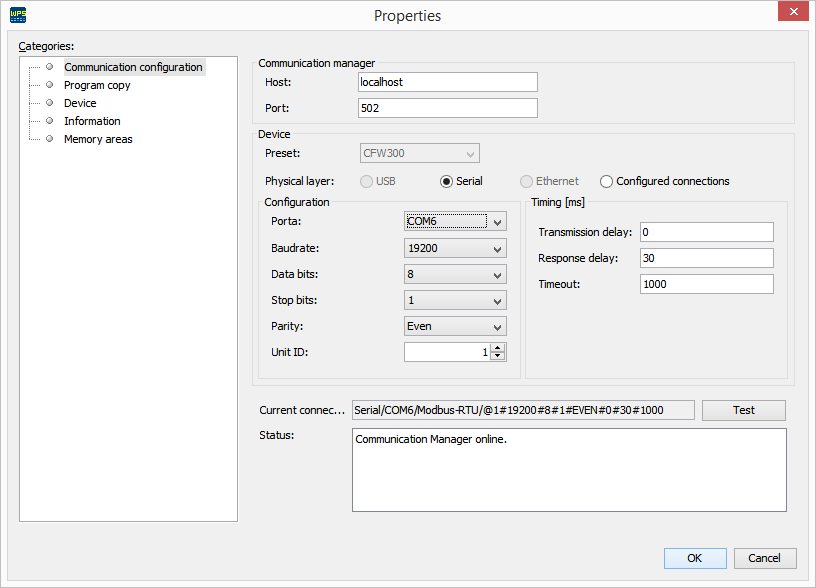

4) Configuração da Comunicação no WPS
No WPS, selecione a porta serial corretamente na janela Propriedade > Configuração da Comunicação conforme a seguir.
ℹ️ Nota: Desligar o equipamento antes de fazer as conexões.
5) Conectando o Equipamento
- Faça as ligações do conector do conversor isolado USB RS485 ao acessório CFW300-RS485 conforme apresentado nas figuras anteriores;
- Insira o cabo USB no conector do conversor isolado USB RS85 e na porta USB do computador;
- No gerenciador de dispositivo verifique qual porta serial está conectada;
- Certifique-se que na categoria Configuração de Comunicação da janela Propriedades do recurso, a conexão serial esteja selecionada;
- A porta serial e sua configuração do recurso no WPS deve ser a mesma porta serial que aparece no gerenciador de dispositivo do Windows, onde o cabo USB está conectado;
- Nunca alterar valores nos parâmetros P308, P310, P311 e P312 durante uma conexão. A alteração destes parâmetros causa a perda instantânea de comunicação entre o PC e o equipamento.
