Cabos USB

A figura abaixo apresenta o detalhamento do cabo para a conexão USB ponto-a-ponto.

Figura 1 - Cabos USB

A figura abaixo apresenta os conectores.

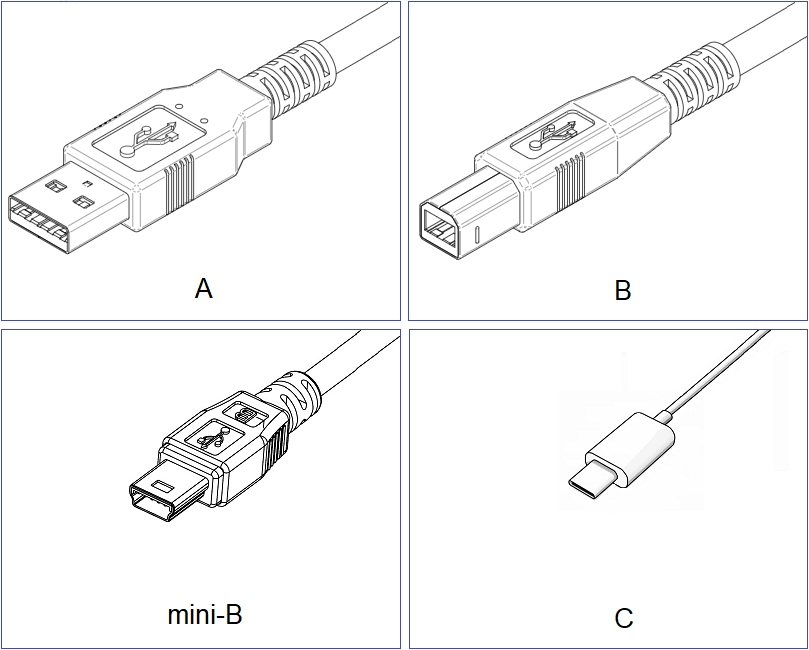

Figura 2 - Conectores USB

A = Conector Tipo A

B = Conector Tipo B

mini-B = Conector Tipo Mini-B

C = Conector Tipo C

Tamanho máximo do cabo: 3 metros.

NOTA!: Utilize sempre cabo de interconexão USB blindado padrão (Standard Host/Device Shielded USB Cable). Cabos sem blindagem podem provocar erros de comunicação.

NOTA!: A conexão USB é isolada galvânicamente da rede elétrica de alimentação e de outras tensões elevadas internas ao drive. A conexão USB, porém, não é isolada do terra de proteção (PE). Use um laptop isolado para ligação ao conector USB ou um desktop com conexão ao mesmo terra de proteção (PE) do drive.
