Descripción general

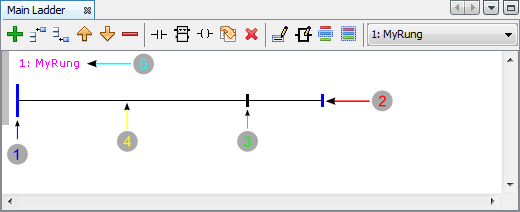

El programa Ladder se edita mediante un editor gráfico que lo organiza en peldaños. Cada peldaño corresponde a un enclavamiento que relaciona los elementos de entrada con los de salida. Este editor se muestra en la siguiente figura.

Elementos principales de un peldaño

1. Bus izquierdo
2. Bus derecho
3. Bus de salida
4. Conexiones entre elementos
5. Título y comentario del peldaño

NOTA: Las salidas siempre se conectarán a la derecha del bus de salida.

Para más detalles sobre la programación Ladder, haga clic aquí.

Operaciones disponibles en la barra de herramientas del Editor de Ladder

• Añadir nuevo peldaño al final
• Añadir nuevo peldaño arriba
• Añadir nuevo peldaño abajo
• Mover peldaño arriba
• Mover peldaño abajo
• Eliminar el peldaño seleccionado
• Insertar un contacto en el peldaño
• Insertar un bloque de función en el peldaño
• Insertar una bobina de salida en el peldaño
• Intercambiar elemento de escalera
• Eliminar un elemento de peldaño
• Editar título de peldaño
• Editar argumentos
• Seleccionar grupo de elementos
• Seleccionar todos los elementos
• Seleccionar el peldaño para editarlo
