Assistente de Configuração

Um Assistente de Configuração permite ao usuário configurar as variáveis de escrita do equipamento com o WPS v3.1X conectado (online) ou não conectado (offline) ao dispositivo.

A pasta Assistentes na Janela das Configurações contém a lista de assistentes elaborados para o equipamento, sendo um Assistente de Configuração identificado pelo ícone .

É possível salvar os valores programados em um Assistente de Configuração, gerando assim um novo arquivo de assistente identificado pelo ícone .

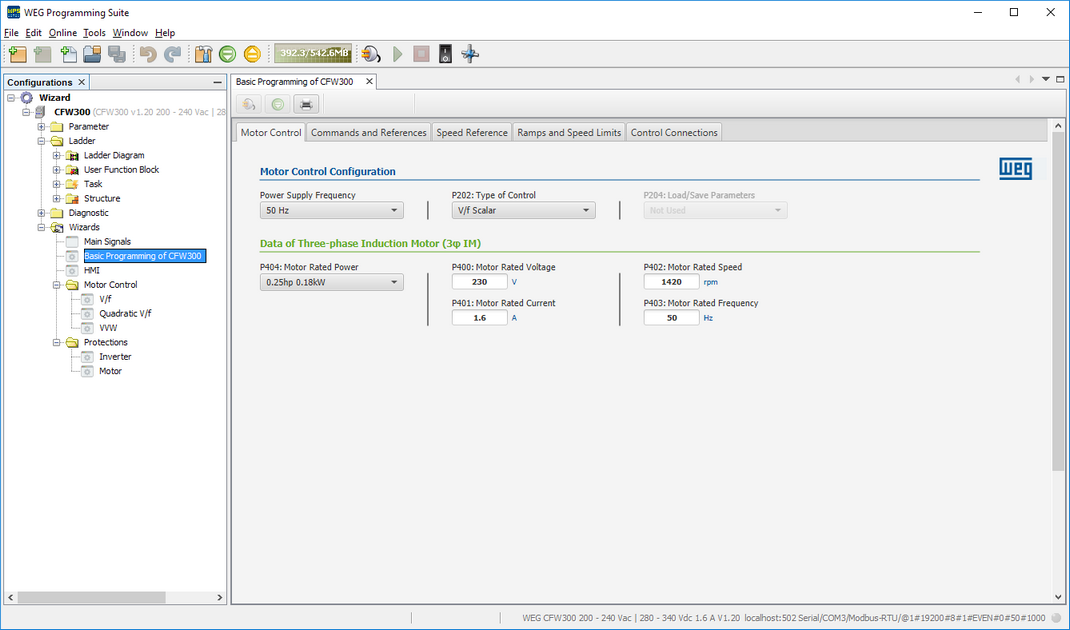

Ao abrir um Assistente de Configuração com a comunicação com o equipamento não estabelecida, será apresentada uma janela ao usuário conforme abaixo.

A configuração com o equipamento não conectado (offline) é feita com o botão Upload e Monitorar Valores não ativo. Ao terminar a configuração, o usuário pode salvar os valores do assistente fechando o assistente e confirmando o salvamento dos valores.

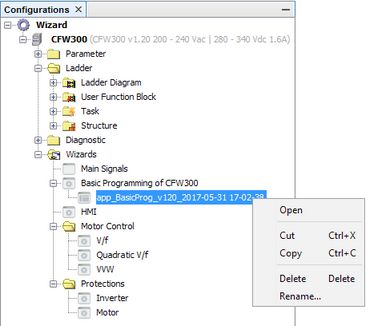

Será salvo então um novo arquivo do assistente com um nome genérico, onde o usuário pode manipular este novo arquivo conforme as opções mostradas ao clicar com o botão direito do mouse no arquivo conforme figura abaixo.

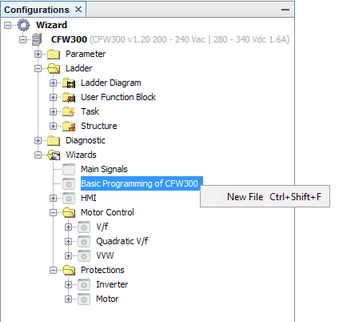

Também é possível criar um novo arquivo baseado no assistente do equipamento, sendo necessário clicar com o botão direito do mouse no assistente conforme figura abaixo.

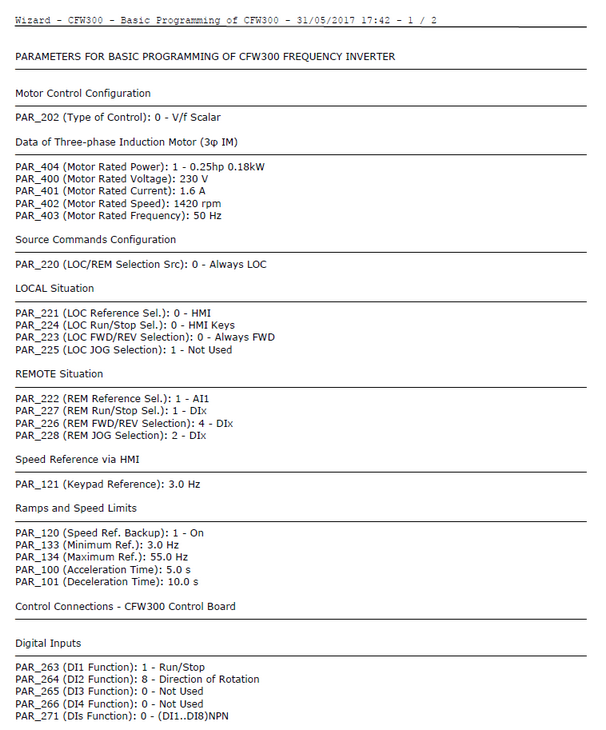

Para imprimir todos os valores do Assistente de Configuração, é necessário pressionar o botão Imprimir Valores na Barra de Ferramentas do Assistente. Será gerado um arquivo de impressão no formato apresentado abaixo.

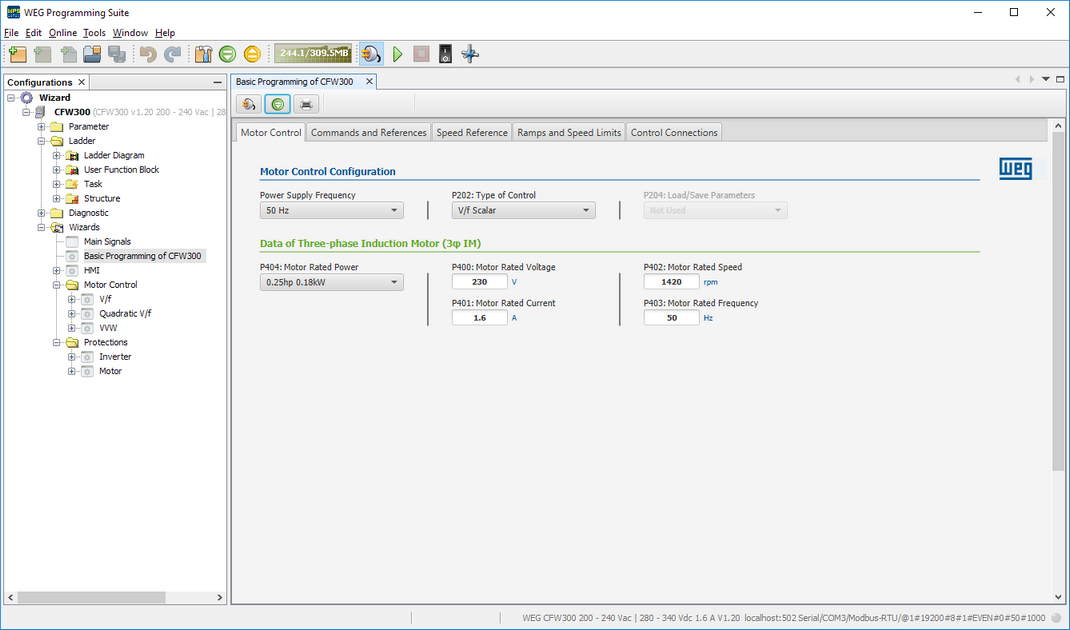

Para enviar todos os valores do Assistente de Configuração ao equipamento, é necessário pressionar o botão Conectar Dispositivo para que a comunicação com o equipamento seja estabelecida e então pressionar o botão Escrever Valores na Barra de Ferramentas do Assistente.

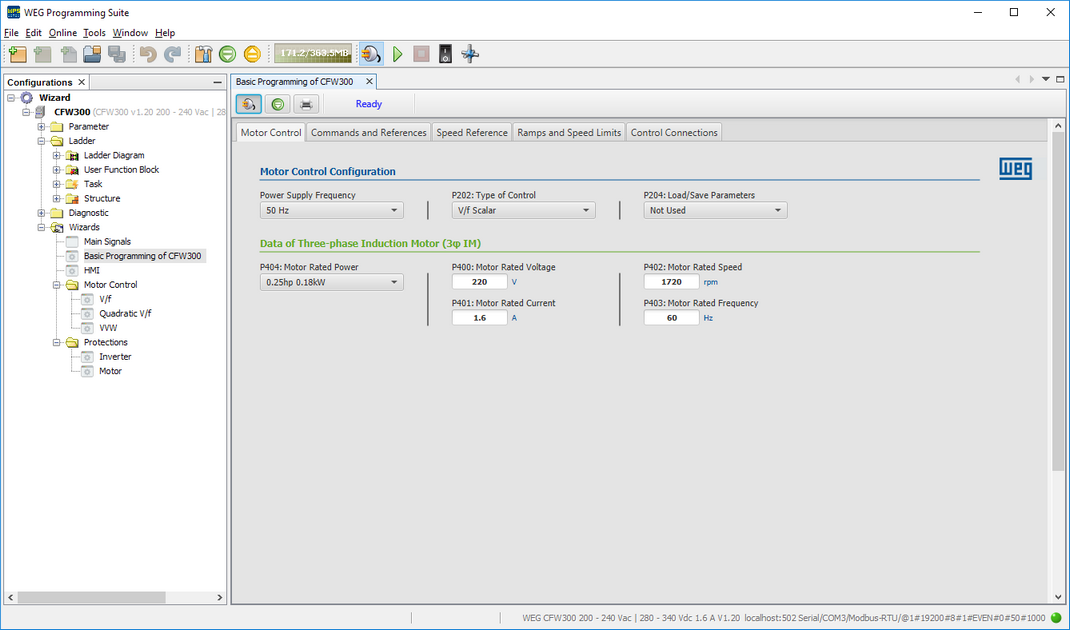

Para iniciar um Assistente de Configuração com o dispositivo conectado (online), é necessário pressionar o botão Upload e Monitorar Valores para que a monitoração das variáveis do dispositivo seja ativada no assistente. Neste instante, as variáveis do assistente são atualizadas com os valores que estão no dispositivo conectado.

Com a monitoração dos valores do dispositivo estabelecida, o fundo da janela irá mudar de cinza claro para cinza escuro. Ao fechar a janela, será feito um questionamento relacionado ao salvamento dos valores do assistente.
