Configuração

Abaixo segue a lista dos passos necessários para criação de uma configuração trace:

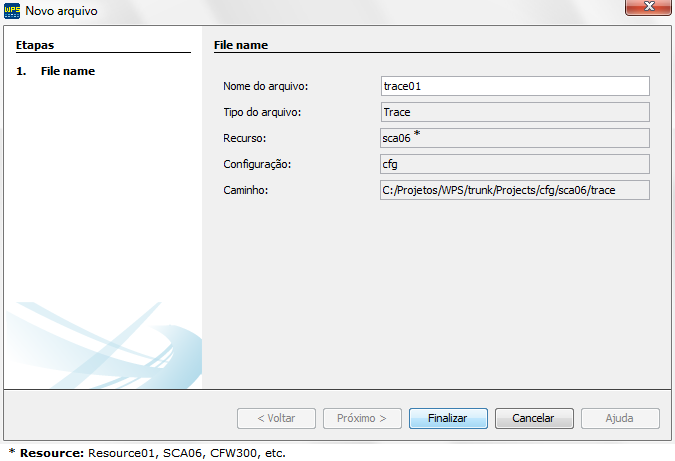

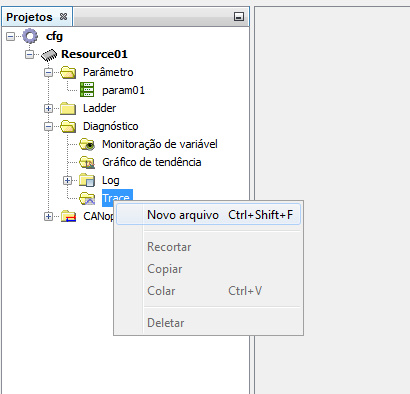

1. Criação de um novo arquivo trace.

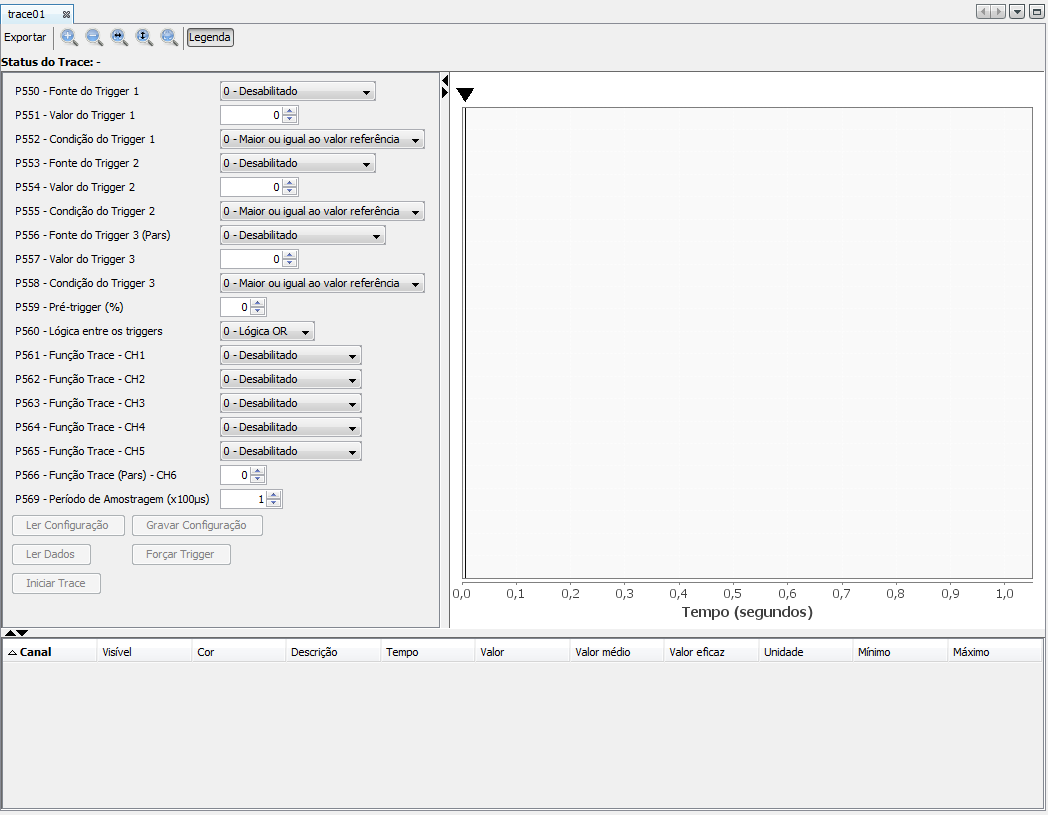

2. Após a criação do arquivo trace, é necessário configurá-lo com as configurações desejadas na parte de parâmetros.

3. Depois de realizar as configurações desejadas basta clicar em gravar configuração para enviar estas ao equipamento. Observe que é necessário estar conectado ao equipamento com a opção Conectar equipamento do WPS.

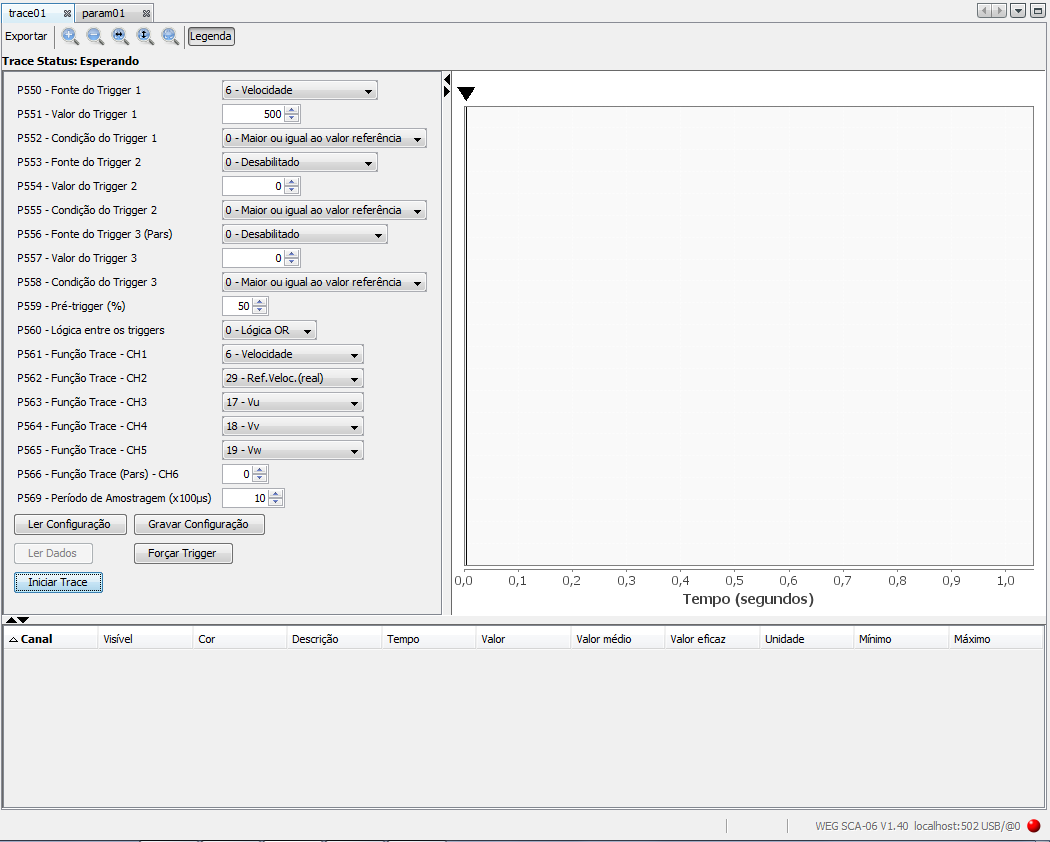

4. Depois das configurações gravadas, basta clicar em Iniciar Trace. Observe que o estado da função trace mudou para Esperando ou seja a ferramenta agora está aguardando a execução da trigger para montar o gráfico e exibir os valores do trace.

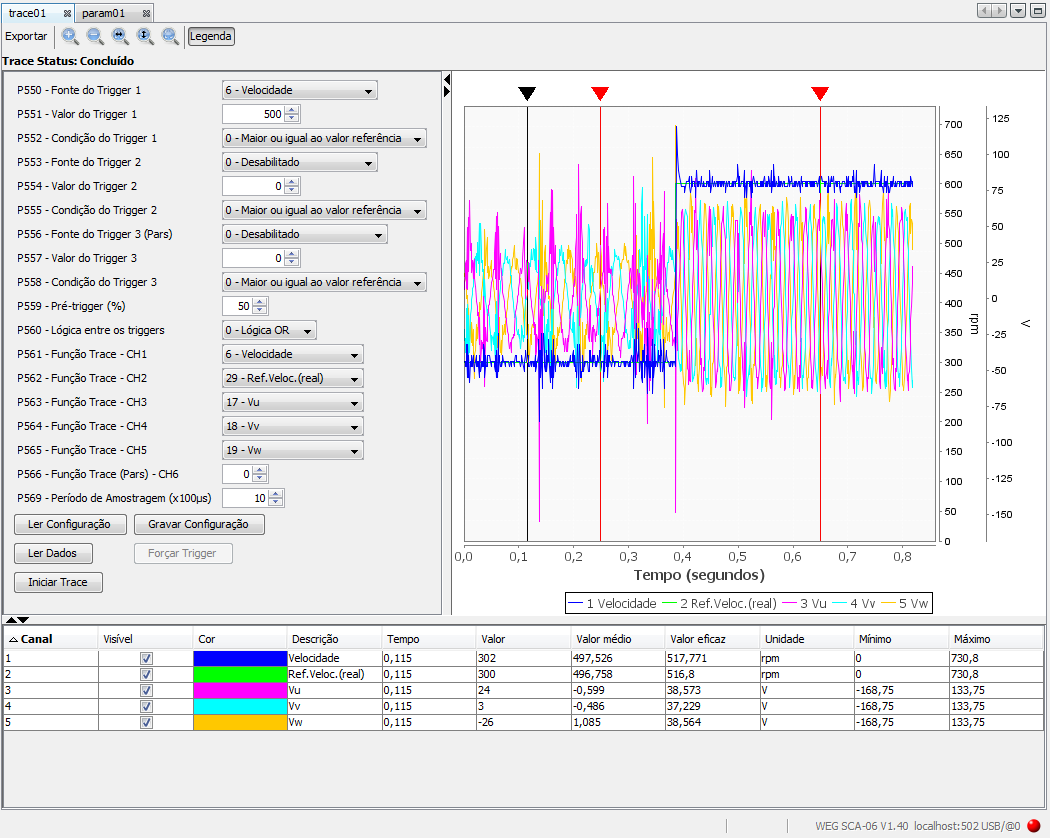

5. Após a trigger ocorrer, o gráfico e os valores serão exibidos na tabela e o estado da função trace será Concluído.

6. Se desejar você pode clicar com o mouse no curso preto do gráfico e adicionar cursores fixos para que o cálculo dos valores médios e eficazes sejam realizados para os canais nas faixas definidas.
