INVERTEDCOIL

 Previous pageReturn to chapter overviewNext page

Bloque lógico utilizado para atribución de valores negados a las variables de salida.



Representación Ladder



INVERTEDCOIL_block



Estructura del Bloque



Tipo de Variable

Nombre

Tipo de Dato

Descripción

VAR_OUTPUT

O1

BOOL

Salida de registro del bloque



Operación



Este bloque pasa el valor negado de A, a la dirección de memoria correspondiente a O1.



Diagrama



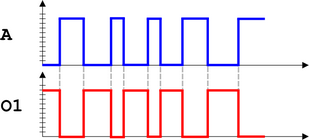

INVERTEDCOIL_diagram



Diagrama de Flujo del Bloque



INVERTEDCOIL_flowchart



Ejemplo en Ladder



INVERTEDCOIL_example



El ejemplo de arriba desactiva la salida digital DO3 cuando algunas de las entradas digitales DI1 o DI2 están con valor FALSE. Cuando ambas entradas están con valor TRUE, se activa DO3.
