RESETCOIL |

|
|
RESETCOIL |
|
Bloque lógico utilizado para deshabilitación indefinida de variables de salida.
Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_OUTPUT |
O1 |
BOOL |
Salida de registro del bloque |
Operación
Al identificar un valor TRUE en A, este bloque pasa un valor FALSE a la dirección de memoria correspondiente a O1.
Al identificar un valor FALSE en A, este bloque no realiza ninguna operación.

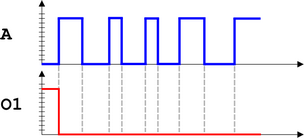

Diagrama
Diagrama de Flujo del Bloque
Ejemplo en Ladder
El ejemplo de arriba desactiva permanentemente el marcador de control del sistema que habilita el carácter de fin de mensaje en la comunicación RS232 al identificar un nivel TRUE en la entrada digital DI5.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR
END_VAR
RS232_ENABLE_END_CHARACTER := FB_RESETCOIL(EN:=DI5);
|
|---|
