IMMEDIATECOIL

 Previous pageReturn to chapter overviewNext page

Bloque lógico utilizado para atribución instantánea de valores a salidas digitales estándar.



Representación Ladder



IMMEDIATECOIL_block



Estructura del Bloque



Tipo de Variable

Nombre

Tipo de Dato

Descripción

VAR_OUTPUT

O1

BOOL

Salida de registro del bloque



Operación



Este bloque pasa el valor de A a la salida digital correspondiente a O1.

Diferente a la bobina directa, este bloque no aguarda hasta el fin del ciclo de scan para que el valor de la salida sea actualizado; eso es hecho en el mismo momento en que el bloque es activado.



wpshelp_common_fig_note

¡NOTA!

Este bloque solamente funciona con las salidas digitales estándar del producto.



Compatibilidad



Equipo

Versión

PLC300

1.20 o superior

SCA06

2.00 o superior

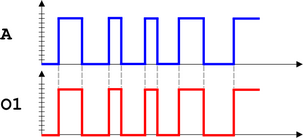

Diagrama



IMMEDIATECOIL_diagram



Diagrama de Flujo del Bloque



IMMEDIATECOIL_flowchart



Ejemplo en Ladder



IMMEDIATECOIL_example



El ejemplo de arriba activa inmediatamente el buzzer interno cuando detecte que la alimentación del barramiento de la red CANopen fue interrumpida, permaneciendo encendido hasta que la alimentación sea restaurada.



Ejemplo en ST



 El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.





VAR



END_VAR



DO1 := FB_IMMEDIATECOIL(EN:=CAN_BUS_POWER);
