DIRECTCOIL

 Previous pageReturn to chapter overviewNext page

Bloque lógico utilizado para atribución de valores directos a variables de salida.



Representación Ladder



DIRECTCOIL_block



Estructura del Bloque



Tipo de Variable

Nombre

Tipo de Dato

Descripción

VAR_OUTPUT

O1

BOOL

Salida de registro del bloque



Operación



Este bloque pasa el valor de A a la dirección de memoria correspondiente a O1.

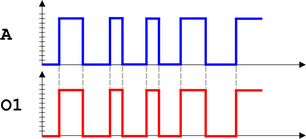

Diagrama



DIRECTCOIL_diagram



Diagrama de Flujo del Bloque



DIRECTCOIL_flowchart



Ejemplo en Ladder



DIRECTCOIL_example



El ejemplo de arriba deja la salida digital DO9 permanentemente encendida, ya que el valor de A, en este caso, es el valor del bus izquierdo, que es siempre considerado nivel lógico alto (TRUE).
