Bloque responsable por realizar un posicionamiento para la posición absoluta programada.

Representación Ladder

MC_MoveAbsolute_block

Características de Ejecución

Tamaño de Memoria de Programa	72 Bytes
Tamaño de Memoria de Datos	32 Bytes

Estructura del Bloque

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_IN_OUT	Axis	BYTE	Selección de eje de la operación (0 - Eje real) (1 - Eje Virtual 1)
VAR_INPUT	Execute	BOOL	Habilitación del bloque
	ContinuousUpdate	BYTE	Modo de actualización automática (0 - Flanco de subida) (1 - Tiempo real)
	Position	LREAL	Posición [rotacion]
	Velocity	REAL	Velocidad [rpm]
	Acceleration	REAL	Aceleración [rpm / s]
	Deceleration	REAL	Desaceleración [rpm / s]
	Jerk	REAL	Jerk [rpm/s²]
	BufferMode	REAL	Modo de inicio de ejecución (0 - Inicia bloque inmediatamente, si hay otro bloque en ejecución, éste será abortado) (1 - Si está en ejecución otro bloque, el bloque en ejecución continuará su movimiento hasta concluirlo. El nuevo bloque aguardará para entonces ser ejecutado.) (6 - Si está en ejecución algún otro bloque, este bloque entrará en error 52 y no será ejecutado. Será mostrada en la IHM la alarma A00052.)
VAR_OUTPUT	Done	BOOL	Habilitación de la salida
	Busy	BOOL	Señalizador de que el bloque aún no fue finalizado
	Active	BOOL	Señalizador de bloque con control sobre el eje
	CommandAborted	BOOL	Señalizador de comando abortado
	Error	BOOL	Señalizador de error en la ejecución
	ErrorID	WORD	Identificador del error ocurrido
VAR	MC_MOVEABSOLUTE_INST_0	MC_MOVEABSOLUTE	Instancia de acceso a la estructura del bloque

Operación

Este bloque, cuando detecta un flanco de subida en Execute, ejecutará un posicionamiento para la posición absoluta configurada en el argumento Position, con una velocidad máxima configurada en el argumento Velocity y una aceleración/desaceleración configurada en los argumentos Acceleration y Deceleration. Dependiendo de la distancia del posicionamiento y de los valores de aceleración y desaceleración, la velocidad del motor no alcanzará la velocidad máxima configurada.

¡NOTA!

En caso de que el valor del argumento Jerk sea diferente de cero:

1) el valor de la desaceleración será el mismo del valor configurado en la aceleración;

2) el argumento ContinuousUpdate On-line no tendrá efecto, siendo considerados los valores de los argumentos en el instante de la transición positiva de Execute;

3) no es permitido ejecutar el posicionamiento con otro bloque activo, ocurriendo ErrorID 95.

Al ejecutar el bloque MC_MoveAbsolute, el drive pasará a operar en malla de posición y permanecerá así incluso tras la conclusión del bloque. Se debe ajustar la ganancia proporcional de posición (P0159) para obtener un mejor desempeño del drive.

En la ejecución del posicionamiento, el estado del eje cambiará para Discrete Motion. Al concluir el posicionamiento, el estado del eje cambiará para Standstill.

Cuando Execute tiene valor FALSE, Done permanece FALSE. La salida Done es activada cuando el bloque termina la ejecución exitosamente, permaneciendo en nivel TRUE hasta que Execute reciba FALSE.

¡NOTA!

La salida Done se activa tan pronto como se completa la ruta teórica cuando la referencia de posición es igual a la posición deseada. Luego, la salida Listo se puede activar antes de que la posición real alcance la posición deseada.

En caso de que haya algún error en la ejecución, la salida Error será activada y ErrorID exhibirá el código del error según la tabla de abajo.

Código	Descrição
52	Intento de ejecutar bloque con BufferMode en Single cuando otro bloque esté activo.
60	Velocidad programada menor que la mínima permitida.
61	Velocidad programada mayor que la máxima permitida.
62	Aceleración programada menor que la mínima permitida.
63	Aceleración programada mayor que la máxima permitida.
64	Desaceleración programada menor que la mínima permitida.
65	Desaceleración programada mayor que la máxima permitida.
67	Drive en estado "Disabled" o "ErrorStop".
69	Drive en estado "Stopping".
70	Intento de ejecutar bloque con BufferMode en Buffered cuando otro bloque esté activo y otro bloque esté aguardando.
71	P202 diferente de 4.
74	Drive en estado "Homing".
78	Bloque MC no ejecutado - Falla interna
93	Jerk programado menor que el mínimo permitido.
94	Jerk programado mayor que el máximo permitido.
95	No está permitido ejecutar posicionamiento con Jerk cuando otro bloque esté activo.

Ejemplo en Ladder

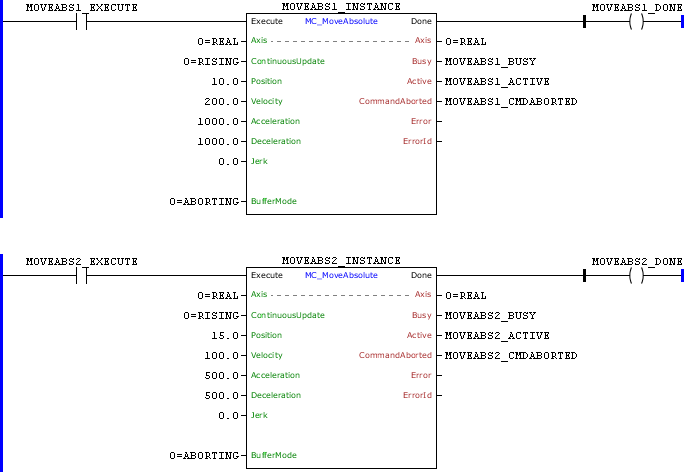

MC_MoveAbsolute_example01

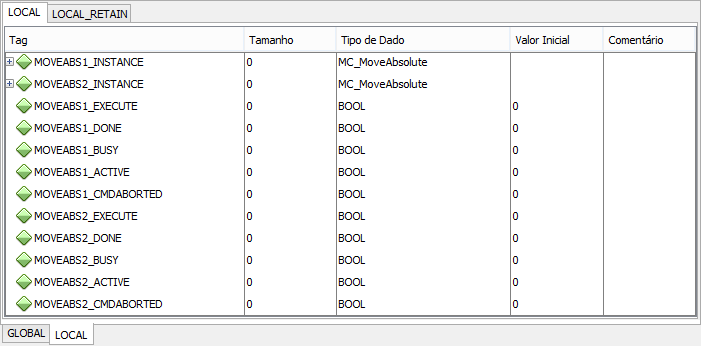

MC_MoveAbsolute_example02

MC_MoveAbsolute_example03

En la transición de subida de MOVEABS1_EXECUTE, es ejecutado el primer bloque MC_MoveAbsolute. Con eso, las señales Busy y Active de este bloque son ajustadas y se inicia el posicionamiento para la posición absoluta "10 vueltas".

Teniéndose la transición de subida de MOVEABS2_EXECUTE, el segundo bloque MC_MoveAbsolute es instantáneamente ejecutado (BufferMode - Aborting). Con eso, las señales Busy y Active de este bloque son ajustadas y se inicia el posicionamiento para la posición 15 vueltas. Al mismo tiempo, las señales Busy y Active del primer bloque son reseteadas y la señal CommandAborted es ajustada por 1 ciclo de scan.

Al alcanzar la posición 15 vueltas, la salida Done del segundo bloque es ajustada y las señales Busy y Active de este bloque son reseteadas. La salida Done permanece TRUE mientras la entrada Execute está ajustada.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

MOVEABS1_EXECUTE, MOVEABS1_DONE, MOVEABS2_EXECUTE, MOVEABS2_DONE,

MOVEABS1_BUSY, MOVEABS1_ACTIVE, MOVEABS1_CMDABORTED,

MOVEABS2_BUSY, MOVEABS2_ACTIVE, MOVEABS2_CMDABORTED : BOOL;

MOVEABS1_INSTANCE, MOVEABS2_INSTANCE : FB_MC_MoveAbsolute;

END_VAR

MOVEABS1_INSTANCE.Execute := MOVEABS1_EXECUTE;

MOVEABS1_INSTANCE(

Axis:=0,

ContinuousUpdate:=0,

Position:=LREAL#10.0,

Velocity:=200.0,

Acceleration:=1000.0,

Deceleration:=1000.0,

Jerk:=0.0,

BufferMode:=0);

MOVEABS1_BUSY := MOVEABS1_INSTANCE.Busy;

MOVEABS1_ACTIVE := MOVEABS1_INSTANCE.Active;

MOVEABS1_CMDABORTED := MOVEABS1_INSTANCE.CommandAborted;

MOVEABS1_DONE := MOVEABS1_INSTANCE.Done;

MOVEABS2_INSTANCE.Execute := MOVEABS2_EXECUTE;

MOVEABS2_INSTANCE(

Axis:=0,

ContinuousUpdate:=0,

Position:=LREAL#15.0,

Velocity:=100.0,

Acceleration:=500.0,

Deceleration:=500.0,

Jerk:=0.0,

BufferMode:=0);

MOVEABS2_BUSY := MOVEABS2_INSTANCE.Busy;

MOVEABS2_ACTIVE := MOVEABS2_INSTANCE.Active;

MOVEABS2_CMDABORTED := MOVEABS2_INSTANCE.CommandAborted;

MOVEABS2_DONE := MOVEABS2_INSTANCE.Done;
