Equipo (Dispositivos) > LDW900 > Ladder > Logic > Logic Shift

Bloque que ejecuta una operación de desplazamiento aritmético hacia la izquierda en un valor pasado por Value, almacenando el resultado en Result.

Representación Ladder

ASHL_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
	Value	SINT INT DINT	Variable a sufrir desplazamiento
	Shift	BYTE USINT	Indice de desplazamiento
VAR_OUTPUT	ENO	BOOL	Fin de operación
VAR_OUTPUT	Result	SINT INT DINT	Variable que almacena el resultado de la operación

Operación

Este bloque, cuando tiene un valor TRUE en EN, envía a la salida Result el valor de la variable Value tras realizar un determinado número de desplazamientos aritméticos hacia la izquierda, de acuerdo con el valor de Shift.

¡NOTA!

Todos los desplazamientos aritméticos implementados mantienen la señal de la variable

Cuando EN tiene valor FALSE, Result permanece inalterado.

El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

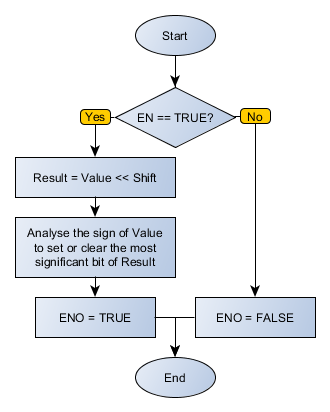

Diagrama de Flujo del Bloque

ASHL_flowchart

Ejemplo en Ladder

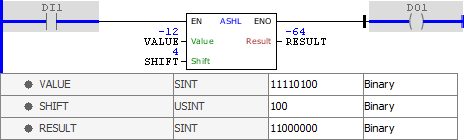

ASHL_example01

El ejemplo de arriba realiza un desplazamiento aritmético a la izquierda de cuatro posiciones (0100 en binario) en la variable VALUE, cuyo valor inicial es -12 (1111 0100 en binario). Los bits a la izquierda van siendo descartados, y son insertados nuevos ceros a la derecha, visto que los desplazamientos aritméticos a la izquierda preservan la señal de la variable. El resultado final (1100 0000 en binario) es almacenado en RESULT.

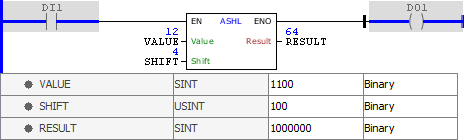

ASHL_example02

El ejemplo de arriba realiza un desplazamiento aritmético a la izquierda de cuatro posiciones (0100 en binario) en la variable VALUE, cuyo valor inicial es 12 (0000 1100 en binario). Los bits a la izquierda van siendo descartados, y son insertados nuevos ceros a la derecha, visto que los desplazamientos aritméticos a la izquierda preservan la señal de la variable. El resultado final (0100 0000 en binario) es almacenado en RESULT.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

VALUE : SINT := -12;

SHIFT : USINT := 4;

RESULT : SINT;

END_VAR

RESULT := FB_ASHL(

EN:=DI1,

Value:=VALUE,

Shift:=SHIFT,

ENO=>DO1);
