Bloque que ejecuta una operación de desplazamiento aritmético a la derecha en un valor pasado por Value, almacenando el resultado en Result.
Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_INPUT |
EN |
BOOL |
Habilitación del bloque |
Value |
SINT INT DINT |
Variable a sufrir desplazamiento |
|
Shift |
BYTE USINT |
Indice de desplazamiento |
|
VAR_OUTPUT |
ENO |
BOOL |
Fin de operación |
Result |
SINT INT DINT |
Variable que almacena el resultado de la operación |
Operación
Este bloque, cuando tiene un valor TRUE en EN, envía a la salida Result el valor de la variable Value luego de realizar un determinado número de desplazamientos aritméticos a la derecha, de acuerdo con el valor de Shift.
|
¡NOTA! Todos los desplazamientos aritméticos implementados mantienen la señal de la variable. |
Cuando EN tiene valor FALSE, Result permanece inalterado.
El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

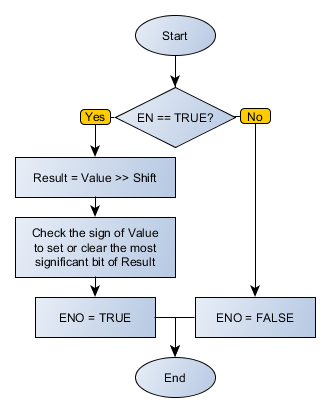

Diagrama de Flujo del Bloque
Ejemplo en Ladder

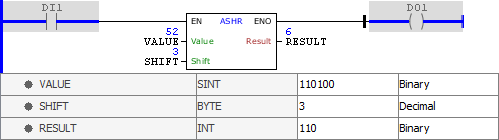

El ejemplo de arriba realiza un desplazamiento aritmético a la derecha de tres posiciones en la variable VALUE, cuyo valor inicial es 52 (0011 0100 en binario). Los bits a la derecha van siendo descartados, y son insertados nuevos ceros a la izquierda. El resultado final (0000 0110 en binario) es almacenado en RESULT.

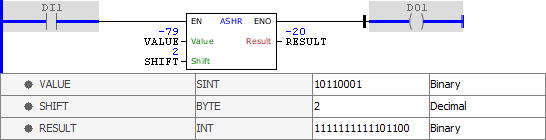

El ejemplo de arriba realiza un desplazamiento aritmético a la derecha de dos posiciones en la variable VALUE, cuyo valor inicial es -79 (1011 0001 en binario). Los bits a la derecha van siendo descartados, y a la izquierda son insertados nuevos unos, visto que los desplazamientos aritméticos a la derecha preservan la señal de la variable. El resultado final (1111 0110 en binario) es almacenado en RESULT.
El ejemplo de arriba realiza un desplazamiento aritmético a la derecha de trece posiciones en la variable VALUE, cuyo valor inicial es -128 (1000 0000 en binario). Los bits a la derecha van siendo descartados, y a la izquierda son insertados nuevos unos. El resultado final (1111 1111 en binario) es almacenado en RESULT.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR VALUE : SINT := -79; SHIFT : BYTE := 2; RESULT : INT; END_VAR
RESULT := FB_ASHR( EN:=DI1, Value:=VALUE, Shift:=SHIFT, ENO=>DO1);
|
|---|
