Equipo (Dispositivos) > LDW900 > Ladder > Data Transfer

Bloque que almacena indirectamente el valor de Value en una variable.

Representación Ladder

ISTORE_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
	Group#	BYTE	Grupo en el que la variable está almacenada
	DataType#	BYTE	Tipo de dato de la variable seleccionada
	Address	DWORD UDINT DINT	Dirección de la variable global, conforme su grupo
	Value	Conforme selecionado em DataType#	Valor a ser escrito en la variable seleccionada
VAR_OUTPUT	ENO	BOOL	Fin de operación

Operación

Este bloque, cuando tiene un valor TRUE en EN, carga el valor de Value en el contenido de la variable Address perteneciente al grupo Group#, según el DataType# escogido.

Cuando EN tiene valor FALSE, Value permanece inalterado.

El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

Diagrama de Flujo del Bloque

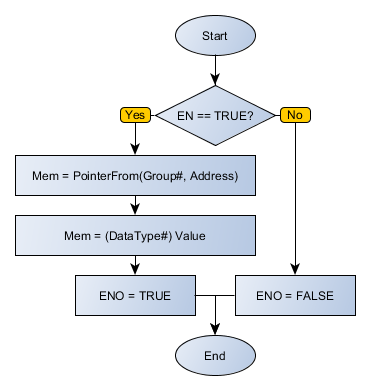

ISTORE_flowchart

Ejemplo en Ladder

ISTORE_example01

El ejemplo de arriba almacena el valor de VALUE en formato WORD, en la dirección 444 del grupo 3 (GLOBAL_SYSTEM %C) que representa el índice de la puerta de comunicación Modbus TCP. El bloque finaliza exitosamente y la salida ENO es activada.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

ADDRESS : DINT := 444;

VALUE : WORD := 503;

END_VAR

DO1 := FB_ISTORE(

EN:=DI1,

Group:=3,

DataType:=4,

Address:=ADDRESS,

Value:=VALUE);
