Bloque que almacena indirectamente el valor de Value, en un bit, en una dirección de variable global.

Representación Ladder

ISTOREBOOL_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
	Group#	BYTE	Grupo en el que la variable está almacenada
	Address	DWORD UDINT DINT	Dirección de la variable global, conforme su grupo
	Bit	BYTE USINT SINT	Posición del bit a ser modificado
	Value	BOOL	Nuevo valor del bit seleccionado
VAR_OUTPUT	ENO	BOOL	Fin de operación

Operación

Este bloque, cuando tiene un valor TRUE en EN, carga el valor de Value en el contenido del Bit de la variable Address perteneciente al grupo Group#.

Cuando EN tiene valor FALSE, Value permanece inalterado.

El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

Diagrama de Flujo del Bloque

ISTOREBOOL_flowchart

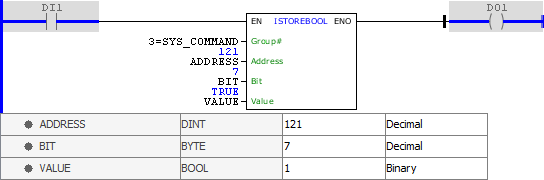

Ejemplo en Ladder

ISTOREBOOL_example01

El ejemplo de arriba almacena el valor de VALUE en el bit 7 de la dirección 121 del grupo 3 (GLOBAL_SYSTEM %C), que representa el comando de deshabilitación de la comunicación CANopen. El bloque finaliza exitosamente y la salida ENO es activada.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

ADDRESS : DINT := 121;

BIT : BYTE := 7;

VALUE : BOOL := 1;

END_VAR

DO1 := FB_ISTOREBOOL(

EN:=DI1,

Group:=3,

Address:=ADDRESS,

Bit:=BIT,

Value:=VALUE);
