ILOADBOOL Carregamento Indireto de Booleano |

|
|
ILOADBOOL Carregamento Indireto de Booleano |
|
Bloque que carga indirectamente el valor de un bit en una dirección de variable global.
Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_INPUT |
EN |
BOOL |
Habilitación del bloque |
Group# |
BYTE |
Grupo en el que la variable está almacenada |
|
Address |
DWORD UDINT DINT |
Dirección de la variable global, conforme su grupo |
|
Bit |
BYTE USINT SINT |
Posición del bit a ser verificado |
|
VAR_OUTPUT |
ENO |
BOOL |
Fin de operación |
Value |
BOOL |
Valor del bit seleccionado por los argumentos de entrada |
Operación
Este bloque, cuando tiene un valor TRUE en EN, carga, en Value, el contenido del Bit de la variable Address perteneciente al grupo Group#.
Cuando EN tiene valor FALSE, Value permanece inalterado.
El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

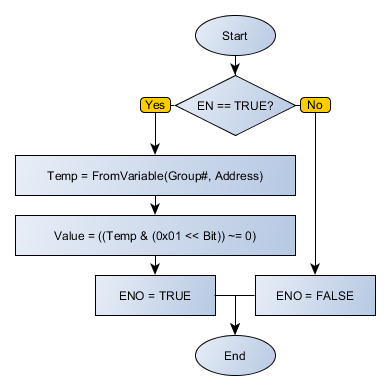

Diagrama de Flujo del Bloque
Ejemplo en Ladder
El ejemplo de arriba carga el valor del bit 1 del dirección 24 del grupo 2 (GLOBAL_SYSTEM %S), que representa el status de la tecla ESC, para la variable VALUE. El bloque finaliza exitosamente y la salida ENO es activada.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR ADDRESS : DINT := 24; BIT : BYTE := 1; VALUE : BOOL; END_VAR
VALUE := FB_ILOADBOOL( EN:=DI1, Group:=2, Address:=ADDRESS, Bit:=BIT, ENO=>DO1);
|
|---|
