Comunicação > Estabelecendo Comunicação

O equipamento deve estar localizado à uma distância do computador conforme tabela abaixo.

A conexão do computador ao conversor isolado USB para RS485 é feita com o Cabo USB.

Neste caso, é necessário instalar o driver USB do fabricante do conversor isolado, que é normalmente fornecido pelo próprio fabricante.

CFW300

1) Conexão do Computador ao Equipamento

A figura abaixo mostra como conectar um computador ao equipamento via RS485.

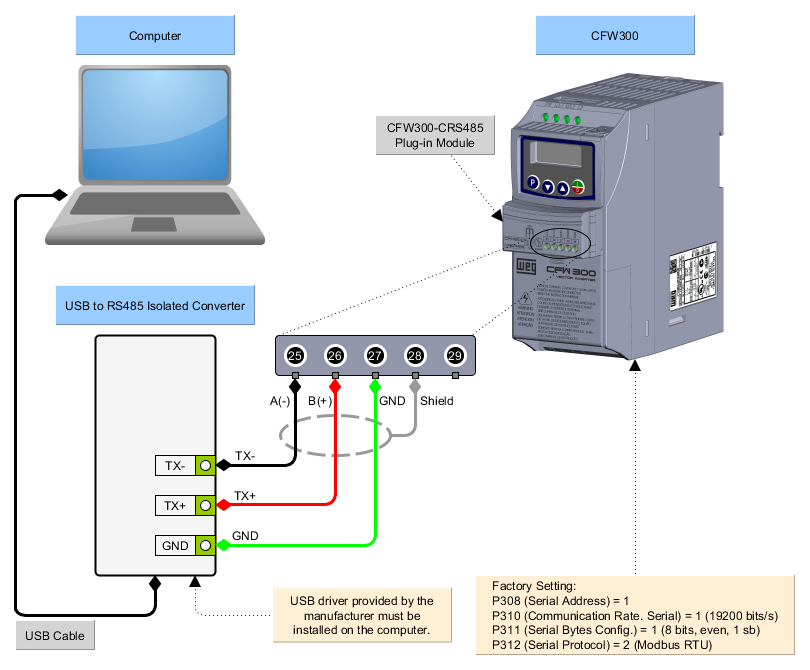

cfw300-crs485-connected_to_computer

2) Conexão Computador - Módulo Plug-in

A figura abaixo mostra um exemplo utilizando o conversor Novus USB-i485.

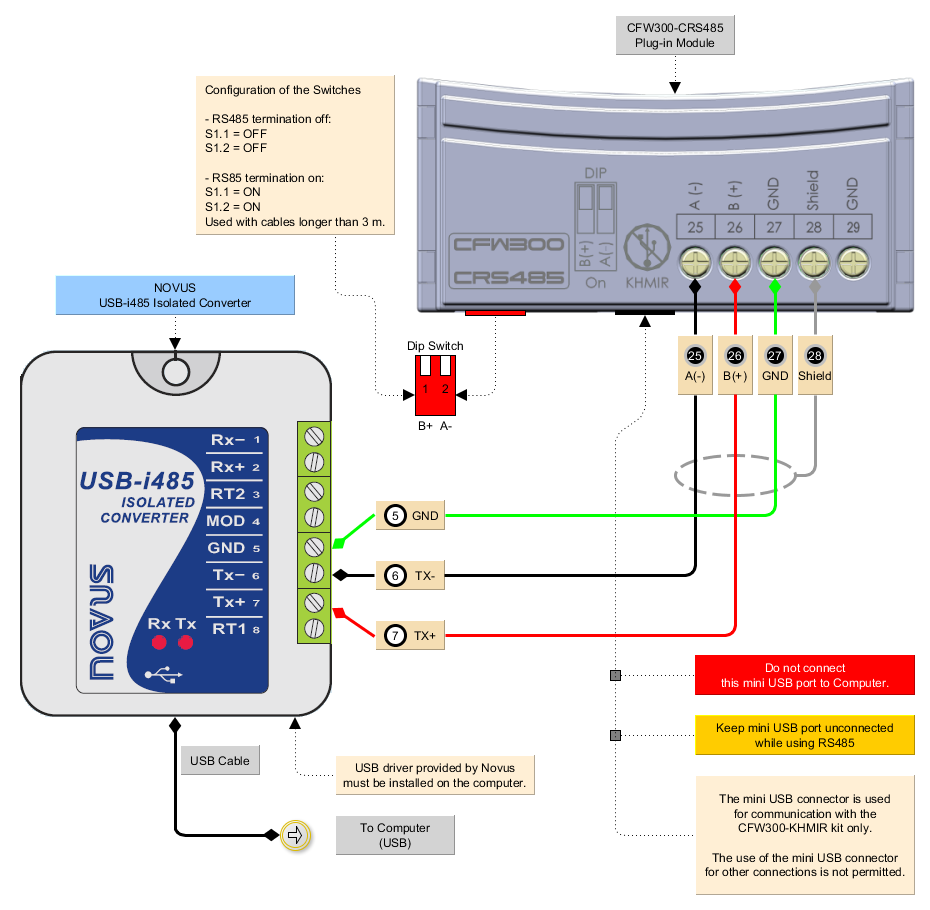

cfw300-crs485_detailed_connection

3) Gerenciador de Dispositivo do Windows

Gerenciador de dispositivo do Windows indica a porta serial conectada ao equipamento.

O nome do computador no gerenciador de dispositivo está propositalmente ilegível.

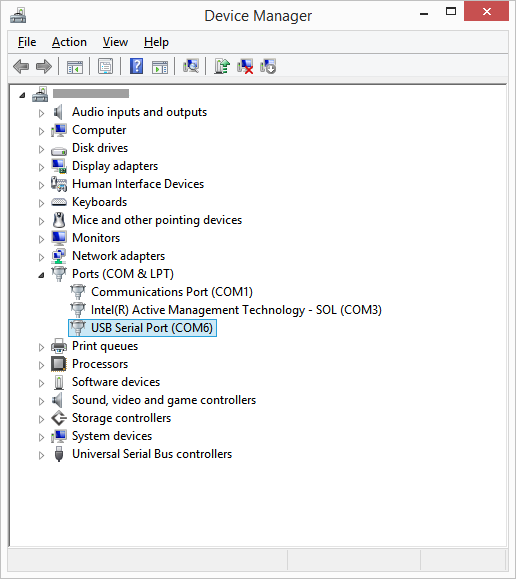

cfw300-device_manager-rs485

4) Configuração da Comunicação no WPS

No WPS, selecione a porta serial corretamente na janela Propriedade > Configuração da Comunicação conforme a seguir.

cfw300-properties-communication_configuration-rs485

NOTA!

Desligar o equipamento antes de fazer as conexões.

5) Conectando o Equipamento

1.	Faça as ligações do conector do conversor isolado USB RS485 ao acessório CFW300-RS485 conforme apresentado nas figuras anteriores;

2.	Insira o cabo USB no conector do conversor isolado USB RS85 e na porta USB do computador;

3.	No gerenciador de dispositivo verifique qual porta serial está conectada;

4.	Certifique-se que na categoria Configuração de Comunicação da janela Propriedades do recurso, a conexão serial esteja selecionada;

5.	A porta serial e sua configuração do recurso no WPS deve ser a mesma porta serial que aparece no gerenciador de dispositivo do Windows, onde o cabo USB está conectado;

6.	Nunca alterar valores nos parâmetros P308, P310, P311 e P312 durante uma conexão. A alteração destes parâmetros causa a perda instantânea de comunicação entre o PC e o equipamento.
