Estabelecendo Comunicação - RS232 |

|
|
Estabelecendo Comunicação - RS232 |
|
O equipamento deve estar localizado à uma distância do computador conforme tabela abaixo.
Taxa de Transmissão (bps) |
Tamanho Máximo do Cabo (pes) |
Tamanho Máximo do Cabo (m) |
9600 |
32.81 |
10 |
19200 |
24.93 |
7.6 |
38400 |
12.14 |
3.7 |
CFW300
1) Conexão do Computador ao Equipamento

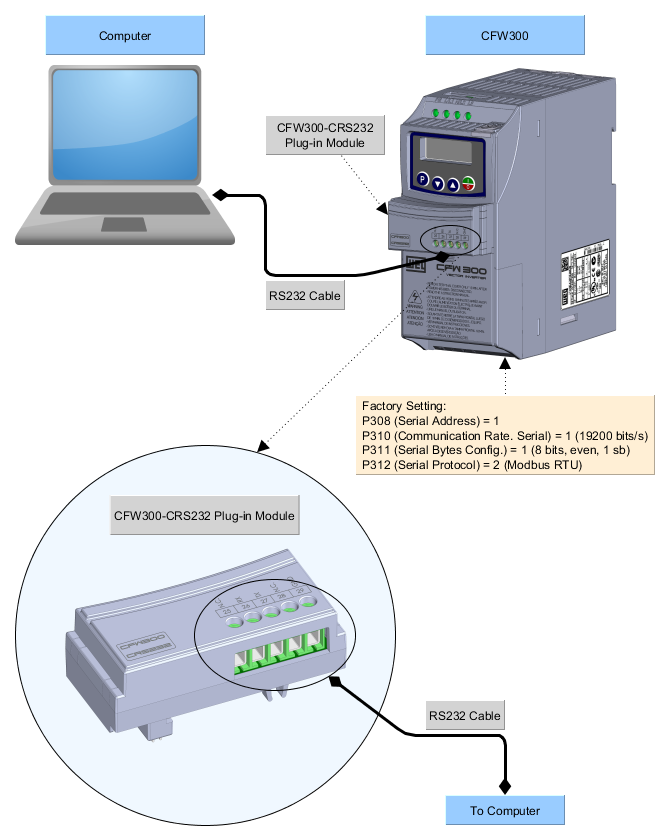

A figura abaixo mostra como conectar um computador ao equipamento via RS232.
2) Conexão Computador - Módulo Plug-in

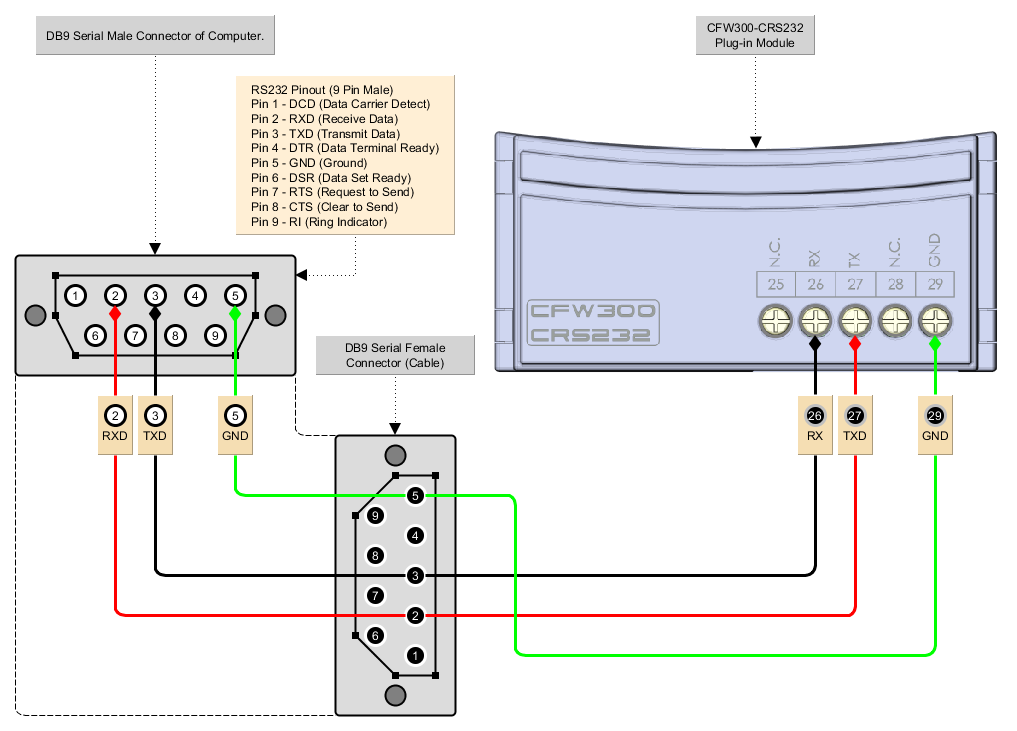

A figura abaixo mostra detalhes da conexão.
3) Gerenciador de Dispositivo do Windows

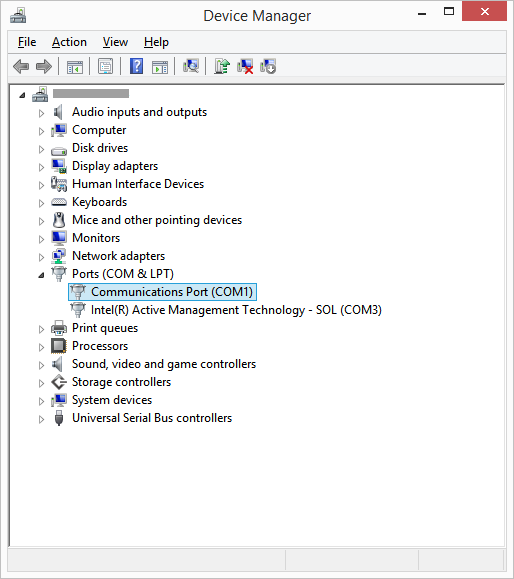

Gerenciador de dispositivo do Windows indica a porta serial conectada ao equipamento.
O nome do computador no gerenciador de dispositivo está propositalmente ilegível.
4) Configuração da Comunicação no WPS

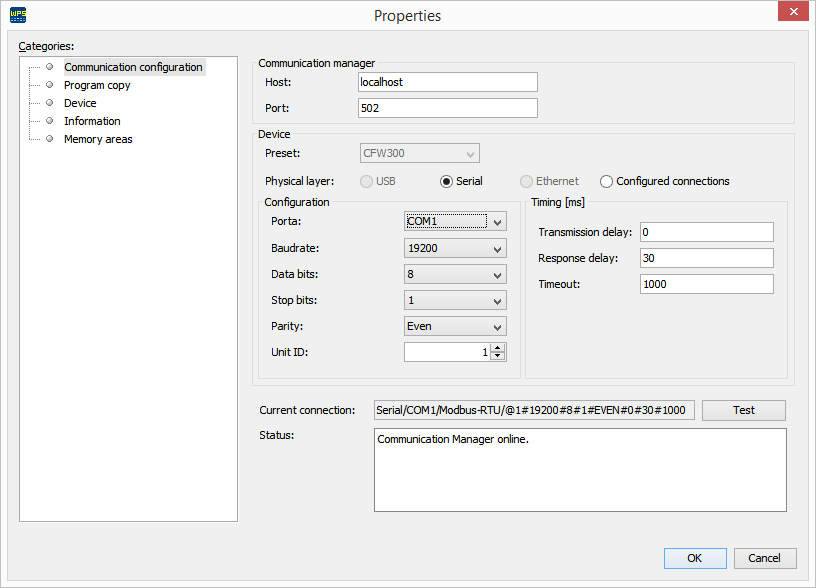

No WPS, selecione a porta serial corretamente na janela Propriedade > Configuração da Comunicação conforme a seguir.
|
NOTA! Desligar o equipamento antes de fazer as conexões. |
5) Conectando o Equipamento
| 1. | Faça as ligações do conector DB9 femea serial do cabo RS232 ao acessório CFW300-RS232 conforme apresentado nas figuras anteriores; |
| 2. | Insira o conector DB9 femea do cabo RS232 no conector DB9 macho do computador; |
| 3. | No gerenciador de dispositivo verifique qual porta serial está conectada; |
| 4. | Certifique-se que na categoria Configuração de Comunicação da janela Propriedades do recurso, a conexão serial esteja selecionada; |
| 5. | A porta serial e sua configuração do recurso no WPS deve ser a mesma porta serial que aparece no gerenciador de dispositivo do Windows, onde o cabo RS232 está conectado; |
| 6. | Nunca alterar valores nos parâmetros P308, P310, P311 e P312 durante uma conexão. A alteração destes parâmetros causa a perda instantânea de comunicação entre o PC e o equipamento. |
