Caminho:  Comunicação > Estabelecendo Comunicação - Ethernet

Consulte o manual do equipamento antes de realizar a comunicação via Ethernet.



Para a comunicação será necessário um cabo de rede com conectores padrão RJ45.



Dependendo do equipamento, será necessário conectar um acessório para permitir a comunicação através deste protocolo.





Configuração da Comunicação no WPS

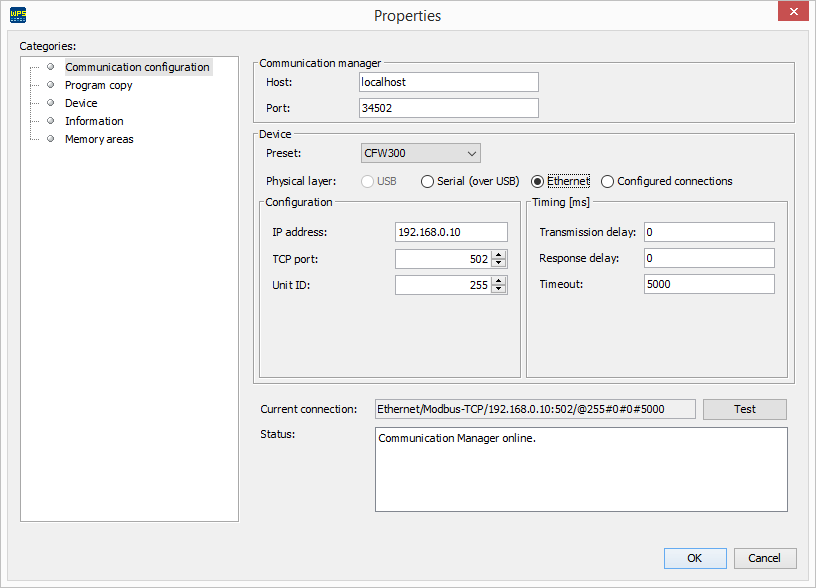

No WPS, selecione a porta Ethernet na janela Propriedade > Configuração da Comunicação conforme a seguir.





Preencha os campo de endereço IP, porta TCP e ID da unidade com os valores que foram parametrizados no equipamento.



É possível utilizar o botão de Teste para certificar-se de que o equipamento irá comunicar com o WPS usando esta configuração.



Clique OK para efetivar a configuração no WPS.
