Cabos |

|
|
Cabos |
|

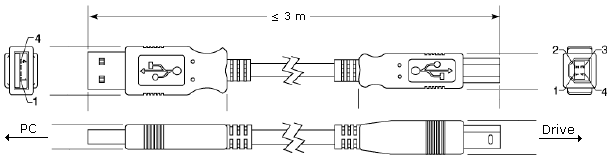

A figura abaixo apresenta o detalhamento do cabo para a conexão USB ponto-a-ponto.
Figura 1 - Cabos USB
A figura abaixo apresenta os conectores.
Figura 2 - Conectores USB
A = Conector Tipo A
B = Conector Tipo B
Tamanho máximo do cabo: 3 metros.
|
NOTA! Utilize sempre cabo de interconexão USB blindado padrão (Standard Host/Device Shielded USB Cable). Cabos sem blindagem podem provocar erros de comunicação. |
|
NOTA! A conexão USB é isolada galvânicamente da rede elétrica de alimentação e de outras tensões elevadas internas ao drive. A conexão USB, porém, não é isolada do terra de proteção (PE). Usar laptop isolado para ligação ao conector USB ou desktop com conexão ao mesmo terra de proteção (PE) do drive. |
Sugestões de Compra
Fabricante:
| • | Samtec, Inc: http://www.samtec.com/ |
Se você desejar comprar um cabo USB diretamente da Samtec, por favor veja abaixo.
Descrição |
Item |
|---|---|
Cabo USB blindado de alta velocidade Revisão 2.0, 1 m, Samtec |
USBC-AM-MB-B-B-S-1 |
Cabo USB blindado de alta velocidade Revisão 2.0, 2 m, Samtec |
USBC-AM-MB-B-B-S-2 |
Cabo USB blindado de alta velocidade Revisão 2.0, 3 m, Samtec |
USBC-AM-MB-B-B-S-3 |
No momento em que este manual foi escrito, a especificação era encontrada em
http://www.samtec.com/ftppub/cpdf/USBC-AM-BM-B-B-S-X-MKT.pdf
