Bloco que calcula o arco tangente de Y/X, armazenando o resultado em Angle.



Representação Ladder





Estrutura do Bloco





Funcionamento



Este bloco, quando tem um valor TRUE em EN, envia para a saída Angle o arco tangente de Y/X. Não havendo erros, a variável Done é setada. Caso haja algum erro na operação, Done não é setado, permanecendo em estado FALSE, enquanto Angle permanece com seu valor inalterado.



Quando EN possui valor FALSE, Angle permanece inalterado e Done permanece em FALSE.

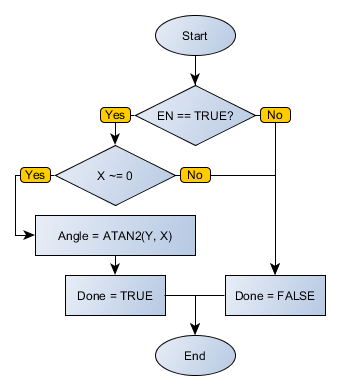

Fluxograma do Bloco





Exemplo em Ladder

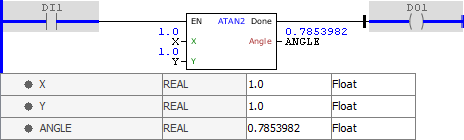

O exemplo acima calcula o arco, em radianos, cuja tangente é o valor de Y/X, armazenando o resultado final em ANGLE. O arco, para valores positivos de X e Y, sempre se encontra no primeiro quadrante. O bloco finaliza com sucesso e a saída Done é ativada.

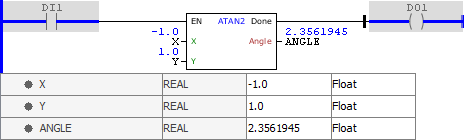

O exemplo acima calcula o arco, em radianos, cuja tangente é o valor de Y/X, armazenando o resultado final em ANGLE. O arco, para valores negativos de X e positivos de Y, sempre se encontra no segundo quadrante. O bloco finaliza com sucesso e a saída Done é ativada.

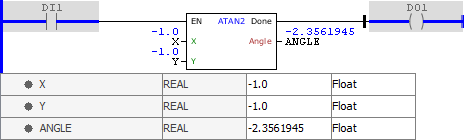

O exemplo acima calcula o arco, em radianos, cuja tangente é o valor de Y/X, armazenando o resultado final em ANGLE. O arco, para valores negativos de X e Y, sempre se encontra no terceiro quadrante. O bloco finaliza com sucesso e a saída Done é ativada.

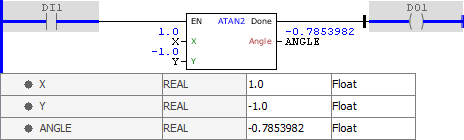

O exemplo acima calcula o arco, em radianos, cuja tangente é o valor de Y/X, armazenando o resultado final em ANGLE. O arco, para valores positivos de X e negativos de Y, sempre se encontra no quarto quadrante. O bloco finaliza com sucesso e a saída Done é ativada.



Exemplo em ST



 O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.
