Equipamentos (Dispositivos) > RUW100 > Ladder > Math > Math Trigonometry

Bloco que calcula o arco seno de Value, armazenando o resultado em Angle.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	REAL	Valor do seno
VAR_OUTPUT	Done	BOOL	Fim de operação
VAR_OUTPUT	Angle	REAL	Valor do ângulo cujo seno é igual a Value (em radianos)

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Angle o arco seno de Value. Não havendo erros, a variável Done é setada. Caso haja algum erro na operação, Done não é setado, permanecendo em estado FALSE, enquanto Angle permanece com seu valor inalterado.

Quando EN possui valor FALSE, Angle permanece inalterado e Done permanece em FALSE.

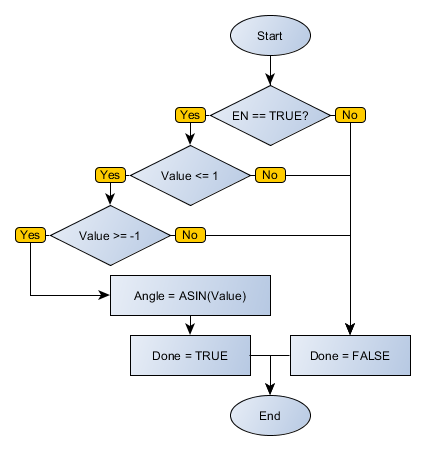

Fluxograma do Bloco

ASIN_flowchart

Exemplo em Ladder

ASIN_example01

O exemplo acima calcula o arco, em radianos, cujo seno é a variável VALUE, armazenando o resultado final em ANGLE. O bloco finaliza com sucesso e a saída Done é ativada.

ASIN_example02

O exemplo acima calcula o arco, em radianos, cujo seno é a variável VALUE, armazenando o resultado final em ANGLE. O bloco gera um erro de execução, visto que VALUE possui valor superior a 1, e a saída Done é desativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : REAL := -1.0;

ANGLE : REAL;

END_VAR

ANGLE := FB_ASIN(EN:=DI1, Value:=VALUE, Done=>DO1);
