Equipamentos (Dispositivos) > RUW100 > Ladder > Math > Math Extended

Bloco que trunca o valor de Value, armazenando o resultado em Result.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	REAL	Variável de referência para a operação
VAR_OUTPUT	Done	BOOL	Fim de operação
VAR_OUTPUT	Result	REAL	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor truncado de Value. Não havendo erros, a variável Done é setada. Caso haja algum erro na operação, Done não é setado, permanecendo em estado FALSE, enquanto Result permanece com seu valor inalterado.

Quando EN possui valor FALSE, Result permanece inalterado e Done permanece em FALSE.

Compatibilidade

Equipamento	Versão
PLC300	2.10 ou superior
SCA06	2.00 ou superior

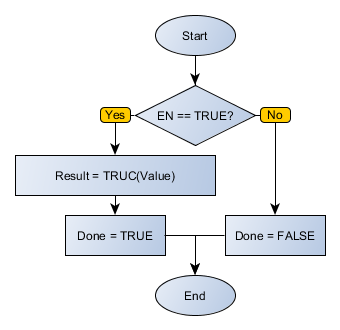

Fluxograma do Bloco

TRUNC_flowchart

Exemplo em Ladder

TRUNC_example01

O exemplo acima trunca o valor da variável VALUE, armazenando o resultado final em RESULT. Decimais são descartados. O bloco finaliza com sucesso e a saída Done é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : REAL := 56.5;

RESULT : REAL;

END_VAR

RESULT := FB_TRUNC(EN:=DI1, Value:=VALUE, Done=>DO1);
