Bloco que calcula o valor da raiz quadrada de Value, armazenando o resultado em Result.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	REAL	Variável de referência para a operação
VAR_OUTPUT	Done	BOOL	Fim de operação
VAR_OUTPUT	Result	REAL	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor da raiz quadrada de Value. Não havendo erros, a variável Done é setada. Caso haja algum erro na operação, Done não é setado, permanecendo em estado FALSE, enquanto Result permanece com seu valor inalterado.

Quando EN possui valor FALSE, Result permanece inalterado e Done permanece em FALSE.

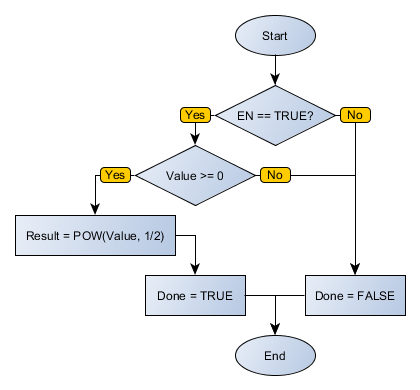

Fluxograma do Bloco

SQRT_flowchart

Exemplo em Ladder

SQRT_example01

O exemplo acima calcula o valor da raiz quadrada da variável VALUE, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída Done é ativada.

SQRT_example02

O exemplo acima calcula o valor da raiz quadrada da variável VALUE, armazenando o resultado final em RESULT. O bloco gera um erro de execução, visto que VALUE possui valor negativo, e a saída Done é desativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : REAL := 81.0;

RESULT : REAL;

END_VAR

RESULT := FB_SQRT(EN:=DI1, Value:=VALUE, Done=>DO1);
