Equipamentos (Dispositivos) > RUW100 > Ladder > Logic > Logic Shift

Bloco que executa uma operação de deslocamento lógico binário à direita em um valor passado por Value, armazenando o resultado em Result.

Representação Ladder

SHR_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável a sofrer deslocamento
	Shift	BYTE USINT	Indice de deslocamento
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor da variável Value após realizar um determinado número de deslocamentos lógicos à direita, de acordo com o valor de Shift.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

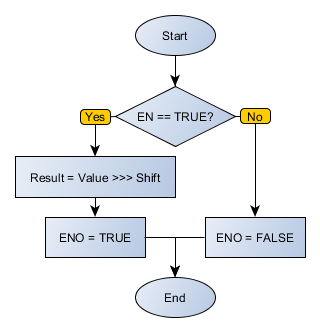

Fluxograma do Bloco

SHR_flowchart

Exemplo em Ladder

SHR_example01

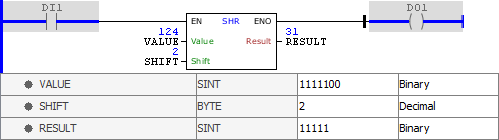

O exemplo acima realiza um deslocamento lógico à direita de duas posições na variável VALUE, cujo valor inicial é 124 (0111 1100 em binário). Os bits à direita vão sendo descartados, e à esquerda são inseridos novos zeros. O resultado final (0001 1111 em binário) é armazenado em RESULT.

SHR_example02

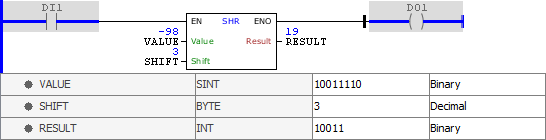

O exemplo acima realiza um deslocamento lógico à direita de três posições na variável VALUE, cujo valor inicial é -98 (1001 1110 em binário). Os bits à direita vão sendo descartados, e à esquerda são inseridos novos zeros. O resultado final (0001 0011 em binário) é armazenado em RESULT.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : SINT := -98;

SHIFT : BYTE := 3;

RESULT : INT;

END_VAR

RESULT := FB_SHR(

EN:=DI1,

Value:=VALUE,

Shift:=SHIFT,

ENO=>DO1);
