Equipamentos (Dispositivos) > RUW100 > Ladder > Logic > Logic Rotate

Bloco que executa uma operação de rotação lógica à esquerda em um valor passado por Value, armazenando o resultado em Result.

Representação Ladder

ROL_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável a sofrer rotação
	Shift	BYTE USINT	Indice de deslocamento
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor da variável Value após realizar um determinado número de deslocamentos lógicos à esquerda, de acordo com o valor de Shift. Os bits mais significativos que forem sendo descartados são reenviados aos bits menos significativos, caracterizando a rotação.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

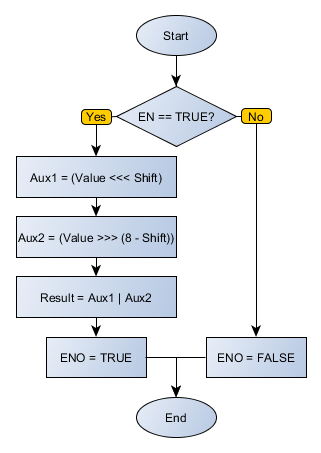

Fluxograma do Bloco

ROL_flowchart

Exemplo em Ladder

ROL_example01

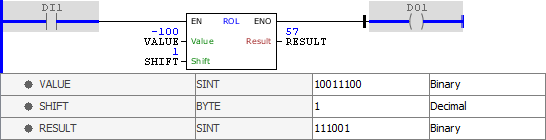

O exemplo acima realiza uma rotação lógica à esquerda de uma posição na variável VALUE, cujo valor inicial é -100 (1001 1100 em binário). Os bits descartados à esquerda são reinseridos à direita. O resultado final (0011 1001 em binário) é armazenado em RESULT.

ROL_example02

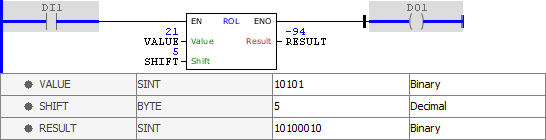

O exemplo acima realiza uma rotação lógica à esquerda de cinco posições na variável VALUE, cujo valor inicial é 21 (0001 0101 em binário). Os bits descartados à esquerda são reinseridos à direita. O resultado final (1010 0010 em binário) é armazenado em RESULT.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : USINT := 2#0001_0101;

SHIFT : BYTE := 5;

RESULT : USINT;

END_VAR

RESULT := FB_ROL(

EN:=DI1,

Value:=VALUE,

Shift:=SHIFT,

ENO=>DO1);
