Bloco que executa uma operação de deslocamento aritmético à direita em um valor passado por Value, armazenando o resultado em Result.

Representação Ladder

ASHR_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value	SINT INT DINT	Variável a sofrer deslocamento
	Shift	BYTE USINT	Indice de deslocamento
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	SINT INT DINT	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor da variável Value após realizar um determinado número de deslocamentos aritméticos à direita, de acordo com o valor de Shift.

NOTA!

Todos os deslocamentos aritméticos implementados mantém o sinal da variável

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

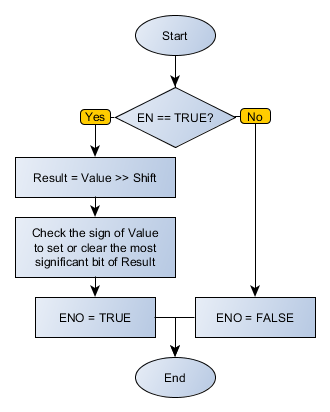

Fluxograma do Bloco

ASHR_flowchart

Exemplo em Ladder

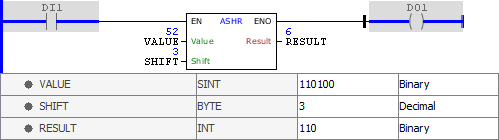

ASHR_example01

O exemplo acima realiza um deslocamento aritmético à direita de três posições na variável VALUE, cujo valor inicial é 52 (0011 0100 em binário). Os bits à direita vão sendo descartados, e à esquerda são inseridos novos zeros. O resultado final (0000 0110 em binário) é armazenado em RESULT.

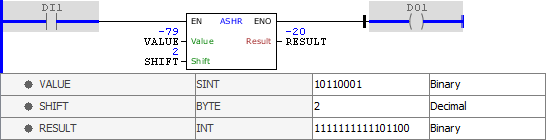

ASHR_example02

O exemplo acima realiza um deslocamento aritmético à direita de duas posições na variável VALUE, cujo valor inicial é -79 (1011 0001 em binário). Os bits à direita vão sendo descartados, e à esquerda são inseridos novos uns, visto que os deslocamentos aritméticos à direita preservam o sinal da variável. O resultado final (1111 0110 em binário) é armazenado em RESULT.

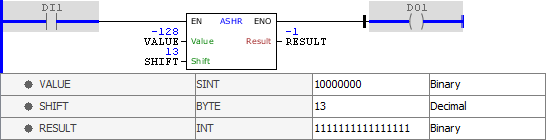

ASHR_example03

O exemplo acima realiza um deslocamento aritmético à direita de treze posições na variável VALUE, cujo valor inicial é -128 (1000 0000 em binário). Os bits à direita vão sendo descartados, e à esquerda são inseridos novos uns. O resultado final (1111 1111 em binário) é armazenado em RESULT.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : SINT := -79;

SHIFT : BYTE := 2;

RESULT : INT;

END_VAR

RESULT := FB_ASHR(

EN:=DI1,

Value:=VALUE,

Shift:=SHIFT,

ENO=>DO1);
