Bloco que executa uma operação de deslocamento aritmético à esquerda em um valor passado por Value, armazenando o resultado em Result.

Representação Ladder

ASHL_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value	SINT INT DINT	Variável a sofrer deslocamento
	Shift	BYTE USINT	Indice de deslocamento
VAR_OUTPUT	ENO	BOOL	Fim de operação
	Result	SINT INT DINT	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor da variável Value após realizar um determinado número de deslocamentos aritméticos à esquerda, de acordo com o valor de Shift.

NOTA!

Todos os deslocamentos aritméticos implementados mantém o sinal da variável

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

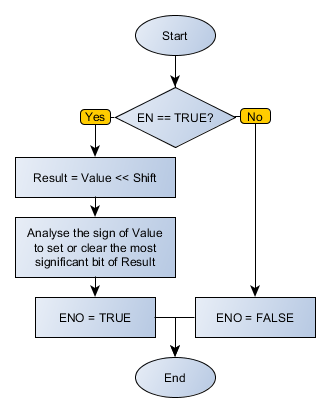

Fluxograma do Bloco

ASHL_flowchart

Exemplo em Ladder

ASHL_example01

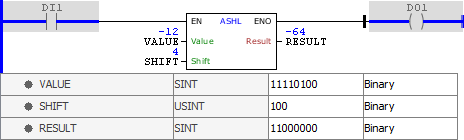

O exemplo acima realiza um deslocamento aritmético à esquerda de quatro posições (100 em binário) na variável VALUE, cujo valor inicial é -12 (1111 0100 em binário). Os bits à esquerda vão sendo descartados, e à direita são inseridos novos zeros. O bit mais significativo, que corresponde ao sinal, é mantido. O resultado final (1100 0000 em binário) é armazenado em RESULT.

ASHL_example02

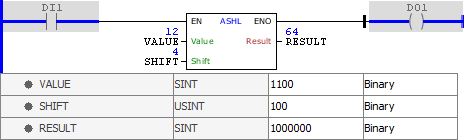

O exemplo acima realiza um deslocamento aritmético à esquerda de quatro posições (100 em binário) na variável VALUE, cujo valor inicial é 12 (0000 1100 em binário). Os bits à esquerda vão sendo descartados, e à direita são inseridos novos zeros. O bit mais significativo, que corresponde ao sinal, é mantido. O resultado final (0100 0000 em binário) é armazenado em RESULT.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : SINT := -12;

SHIFT : USINT := 4;

RESULT : SINT;

END_VAR

RESULT := FB_ASHL(

EN:=DI1,

Value:=VALUE,

Shift:=SHIFT,

ENO=>DO1);
