Caminho:  Equipamentos (Dispositivos) > RUW100 > Ladder > Timer >

TON

Temporizador de Habilitação em Atraso

 Previous pageReturn to chapter overviewNext page

Bloco de temporizador que, ao ser energizado, habilita a saída após um atraso definido por PT.



Representação Ladder



TON_block



Estrutura do Bloco



Tipo de Variável

Nome

Tipo de Dado

Descrição

VAR_INPUT

IN

BOOL

Habilitação do bloco

PT

WORD UINT

DWORD1 UDINT1

Atraso de acionamento da saída

TIMEBASE

WORD

Base de tempo para PT e ET

VAR_OUTPUT

Q

BOOL

Saída do bloco

ET

WORD UINT

DWORD1 UDINT1

Tempo decorrido do contador

VAR

TON_INST_0

TON

Instância de acesso à estrutura do bloco



wpshelp_common_fig_note

NOTA!

1) Nos CFW100 e CFW300, os campos PT e ET podem ser apenas do tipo WORD ou UINT;

2) Alguns dispositivos permitem configurar parâmetros do usuário, mas estes precisam ser configurados para utilização nos campos PT e ET, selecionando um tipo de dado compatível. Para mais informações consultar o tópico correspondente.





Funcionamento



Enquanto a entrada IN for FALSE, a saída Q também é FALSE e ET recebe o valor zero.

Na transição positiva de borda em IN, a contagem dispara e ET é incrementado de acordo com TIMEBASE. Quando ET for igual a PT, a saída Q vai para estado TRUE, até que IN volte a ser FALSE.



Compatibilidade



Equipamento

Versão

PLC300

1.50 ou superior

SCA06

2.00 ou superior

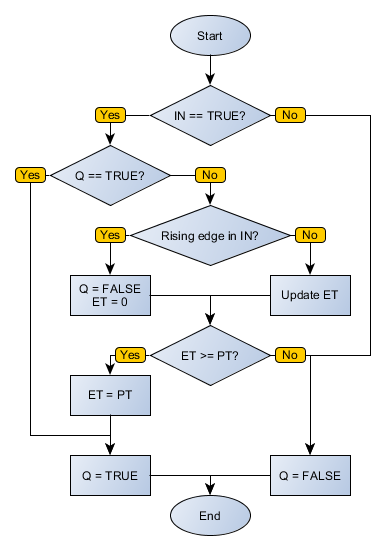

Fluxograma do Bloco



TON_flowchart

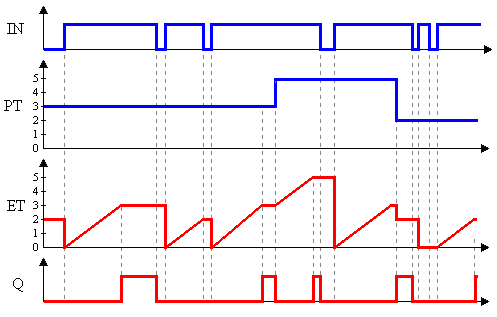

Diagrama de Funcionamento

 hardwaretimerton_fig2



Exemplo em Ladder



TON_example01



O exemplo acima exibe as condições iniciais do bloco e das variáveis da rotina.

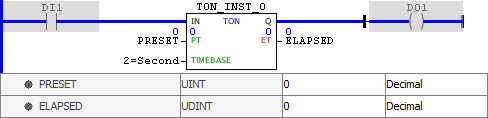

TON_example02



Ao ser ativada a entrada IN, a contagem dispara. Como ET é igual a PT, a saída Q é habilitada.



TON_example03



Observe que uma alteração na variável PRESET não é repassada ao campo PT enquanto a entrada IN permanece habilitada.

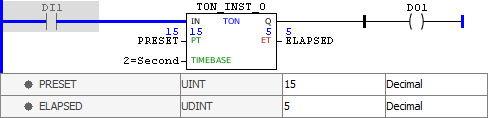

TON_example04



Desabilitando a entrada IN, o valor de PT é atualizado e a saída Q é desabilitada. Ao ativá-la novamente, a contagem dispara.

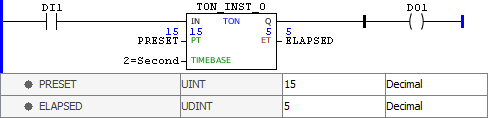

TON_example05



Desabilitando a entrada IN, o valor de ET permanece salvo.

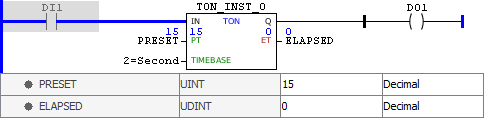

TON_example06



Habilitando a entrada IN, o valor de ET é resetado e a contagem dispara.

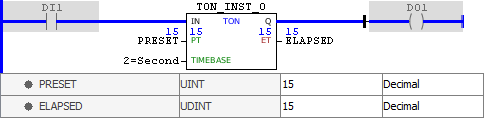

TON_example07



Quando ET atinge o valor de PT, a saída Q é habilitada e permanece assim enquanto IN estiver em nível TRUE.



Exemplo em ST



 O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.





VAR

   PRESET : UINT := 15;

   ELAPSED : UDINT;

   TON_INST_0 : FB_TON;

END_VAR



TON_INST_0.IN := DI1;

TON_INST_0(PT:=PRESET, TIMEBASE:=2);

ELAPSED := TON_INST_0.ET;

DO1 := TON_INST_0.Q;
