Bloco de temporizador que, ao ser desenergizado, desabilita a saída após um atraso definido por PT.

Representação Ladder

TOF_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	IN	BOOL	Habilitação do bloco
	PT	WORD UINT DWORD1 UDINT1	Atraso de desacionamento da saída
	TIMEBASE	WORD	Base de tempo para PT e ET
VAR_OUTPUT	Q	BOOL	Saída do bloco
VAR_OUTPUT	ET	WORD UINT DWORD1 UDINT1	Tempo decorrido do contador
VAR	TOF_INST_0	TOF	Instância de acesso à estrutura do bloco

NOTA!

1) Nos CFW100 e CFW300, os campos PT e ET podem ser apenas do tipo WORD ou UINT;

2) Alguns dispositivos permitem configurar parâmetros do usuário, mas estes precisam ser configurados para utilização nos campos PT e ET, selecionando um tipo de dado compatível. Para mais informações consultar o tópico correspondente.

Funcionamento

Enquanto a entrada IN for TRUE, a saída Q também é TRUE e ET recebe o valor zero.

Na transição negativa de borda em IN, a contagem dispara e ET é incrementado de acordo com TIMEBASE. Quando ET for igual a PT, a saída Q vai para estado FALSE, até que IN volte a ser TRUE.

Compatibilidade

Equipamento	Versão
PLC300	1.50 ou superior
SCA06	2.00 ou superior

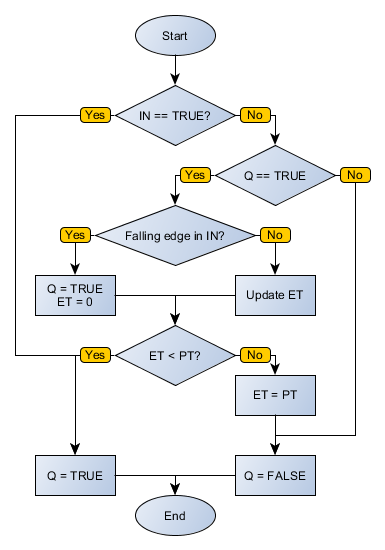

Fluxograma do Bloco

TOF_flowchart

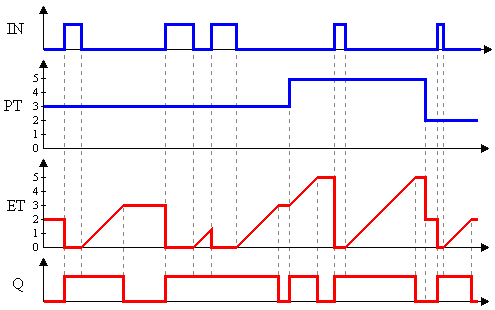

Diagrama de Funcionamento

hardwaretimertof_fig2

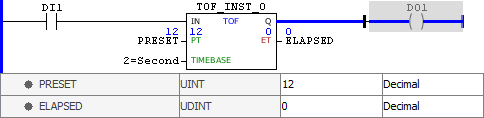

Exemplo em Ladder

TOF_example01

O exemplo acima desabilita a saída DO1 ao identificar um nível baixo em DI1 por 12 segundos, permanecendo desabilitada até que DI1 volte a ser TRUE.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

PRESET : UINT := 12;

ELAPSED : UDINT;

TOF_INST_0 : FB_TOF;

END_VAR

TOF_INST_0.IN := DI1;

TOF_INST_0(PT:=PRESET, TIMEBASE:=2);

ELAPSED := TOF_INST_0.ET;

DO1 := TOF_INST_0.Q;
