Equipamentos (Dispositivos) > RUW100 > Ladder > Timer

Bloco de temporizador que, ao identificar ser energizado, habilita a saída por um tempo definido por PT.

Representação Ladder

TP_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	IN	BOOL	Habilitação do bloco
	PT	WORD UINT DWORD1 UDINT1	Tempo em que a saída fica habilitada
	TIMEBASE	WORD	Base de tempo para PT e ET
VAR_OUTPUT	Q	BOOL	Saída do bloco
VAR_OUTPUT	ET	WORD UINT DWORD1 UDINT1	Tempo decorrido do contador
VAR	TP_INST_0	TP	Instância de acesso à estrutura do bloco

NOTA!

1) Nos CFW100 e CFW300, os campos PT e ET podem ser apenas do tipo WORD ou UINT;

2) Alguns dispositivos permitem configurar parâmetros do usuário, mas estes precisam ser configurados para utilização nos campos PT e ET, selecionando um tipo de dado compatível. Para mais informações consultar o tópico correspondente.

Funcionamento

Na transição positiva de borda em IN, Q recebe valor TRUE, a contagem dispara e ET é incrementado de acordo com TIMEBASE. Quando ET for igual a PT, a saída Q vai para estado FALSE, até que IN volte a ser TRUE. Nesse momento, se IN estiver em nível TRUE, nada acontece. Na transição positiva de borda em IN, ET é resetado automaticamente.

Compatibilidade

Equipamento	Versão
PLC300	1.50 ou superior
SCA06	2.00 ou superior

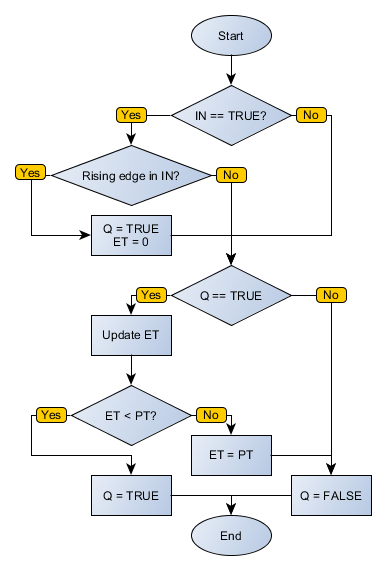

Fluxograma do Bloco

TP_flowchart

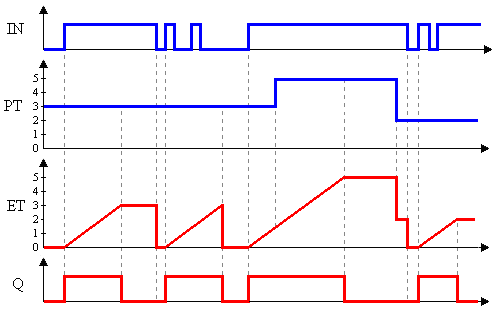

Diagrama de Funcionamento

hardwaretimertp_fig2

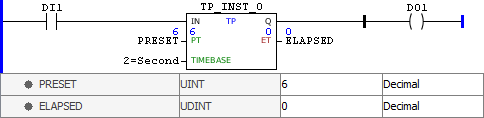

Exemplo em Ladder

TP_example01

O exemplo acima habilita a saída DO1 por seis segundos a cada transição positiva de DI1.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

PRESET : UINT := 6;

ELAPSED : UDINT;

TP_INST_0 : FB_TP;

END_VAR

TP_INST_0.IN := DI1;

TP_INST_0(PT:=PRESET, TIMEBASE:=2);

ELAPSED := TP_INST_0.ET;

DO1 := TP_INST_0.Q;
