Bloco que armazena indiretamente o valor de Value em uma variável.

Representação Ladder

ISTORE_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Group#	BYTE	Grupo em que a variável está armazenada
	DataType#	BYTE	Tipo de dado da variável selecionada
	Address	DWORD UDINT DINT	Endereço da variável global, conforme seu grupo
	Value	Conforme selecionado em DataType#	Valor a ser escrito na variável selecionada
VAR_OUTPUT	ENO	BOOL	Fim de operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, carrega o valor de Value no conteúdo da variável Address pertencente ao grupo Group#, segundo o DataType# escolhido.

Quando EN possui valor FALSE, Value permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

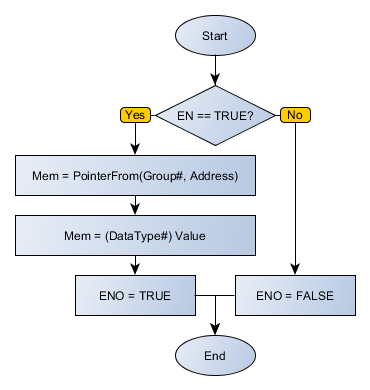

Fluxograma do Bloco

ISTORE_flowchart

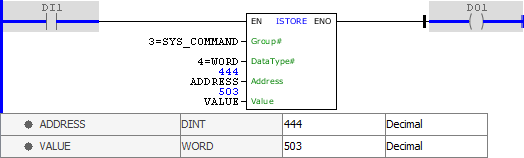

Exemplo em Ladder

ISTORE_example01

O exemplo acima armazena o valor de VALUE em formato WORD no endereço 444 do grupo 3 (GLOBAL_SYSTEM %C). O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

ADDRESS : DINT := 444;

VALUE : WORD := 503;

END_VAR

DO1 := FB_ISTORE(

EN:=DI1,

Group:=3,

DataType:=4,

Address:=ADDRESS,

Value:=VALUE);
