Equipamentos (Dispositivos) > CFW300-2 > Ladder > Data Transfer

Bloco que carrega indiretamente o valor de um bit em um endereço de variável global.

Representação Ladder

ILOADBOOL_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Group#	BYTE	Grupo em que a variável está armazenada
	Address	DWORD UDINT DINT	Endereço da variável global, conforme seu grupo
	Bit	BYTE USINT SINT	Posição do bit a ser verificado
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Value	BOOL	Valor do bit selecionado pelos argumentos de entrada

Funcionamento

Este bloco, quando tem um valor TRUE em EN, carrega, em Value, o conteúdo do Bit da variável Address pertencente ao grupo Group#.

Quando EN possui valor FALSE, Value permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

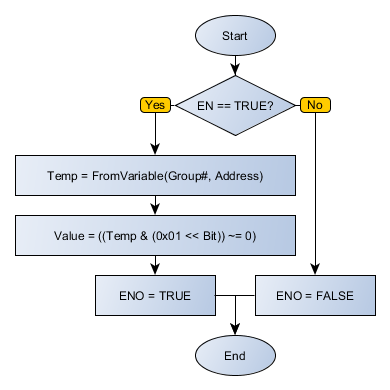

Fluxograma do Bloco

ILOADBOOL_flowchart

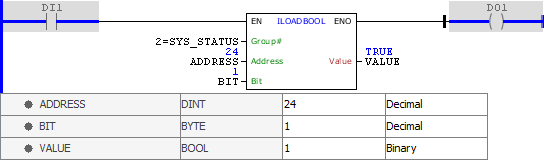

Exemplo em Ladder

ILOADBOOL_example01

O exemplo acima carrega o valor do bit 1 do endereço 24 do grupo 2 (GLOBAL_SYSTEM %S) para a variável VALUE. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

ADDRESS : DINT := 24;

BIT : BYTE := 1;

VALUE : BOOL;

END_VAR

VALUE := FB_ILOADBOOL(

EN:=DI1,

Group:=2,

Address:=ADDRESS,

Bit:=BIT,

ENO=>DO1);
