Equipamentos (Dispositivos) > CFW300-2 > Ladder > Data Transfer

Bloco que armazena indiretamente o valor de Value em um bit em um endereço de variável global.

Representação Ladder

ISTOREBOOL_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Group#	BYTE	Grupo em que a variável está armazenada
	Address	DWORD UDINT DINT	Endereço da variável global, conforme seu grupo
	Bit	BYTE USINT SINT	Posição do bit a ser modificado
	Value	BOOL	Novo valor do bit selecionado
VAR_OUTPUT	ENO	BOOL	Fim de operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, carrega o valor de Value no conteúdo do Bit da variável Address pertencente ao grupo Group#.

Quando EN possui valor FALSE, Value permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

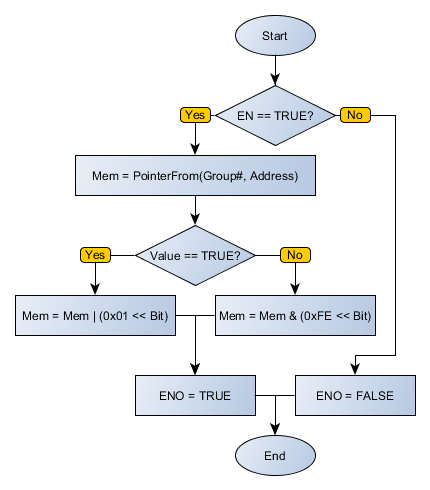

Fluxograma do Bloco

ISTOREBOOL_flowchart

Exemplo em Ladder

ISTOREBOOL_example01

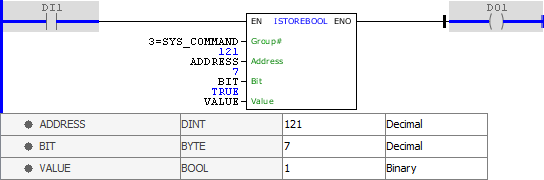

O exemplo acima armazena o valor de VALUE no bit 7 do endereço 121 do grupo 3 (GLOBAL_SYSTEM %C). O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

ADDRESS : DINT := 121;

BIT : BYTE := 7;

VALUE : BOOL := 1;

END_VAR

DO1 := FB_ISTOREBOOL(

EN:=DI1,

Group:=3,

Address:=ADDRESS,

Bit:=BIT,

Value:=VALUE);
