ILOAD Carregamento Indireto de Variável |

|
|
ILOAD Carregamento Indireto de Variável |
|
Bloco que carrega indiretamente o valor de uma variável e transfere para Value.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
Group# |
BYTE |
Grupo em que a variável está armazenada |
|
DataType# |
BYTE |
Tipo de dado da variável selecionada |
|
Address |
DWORD UDINT DINT |
Endereço da variável global, conforme seu grupo |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
Value |
Conforme selecionado em DataType# |
Valor da variável selecionada |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, carrega, em Value, o conteúdo da variável Address pertencente ao grupo Group#, segundo o DataType# escolhido.
Quando EN possui valor FALSE, Value permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

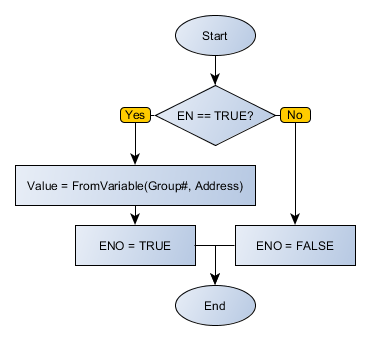

Fluxograma do Bloco

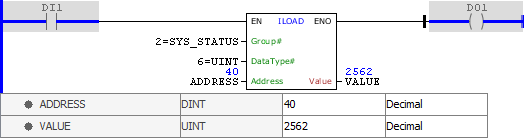

Exemplo em Ladder
O exemplo acima carrega o valor do endereço 40 do grupo 2 (GLOBAL_SYSTEM %S) em formato UINT para a variável VALUE. O bloco finaliza com sucesso e a saída ENO é ativada.
Exemplo em ST
O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.
VAR ADDRESS : DINT := 40; VALUE : UINT; END_VAR
VALUE := FB_ILOAD( EN:=DI1, Group:=2, DataType:=6, Address:=ADDRESS, ENO=>DO1);
|
