Equipamentos (Dispositivos) > CFW300-2 > Ladder > Data Transfer

Bloco que cria 16 novas variáveis BOOL a partir da decomposição de uma variável WORD.

Representação Ladder

DEMUX_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Word	WORD UINT INT	Variável de entrada de 16 bits
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Bit0 – Bit15	BOOL	Bit da posição correspondente de Word

Funcionamento

Este bloco, quando tem um valor TRUE em EN, decompõe a variável de entrada Word em 16 valores booleanos armazenados nas variáveis Bit0 a Bit15. O Bit0 corresponde ao LSB (bit menos significativo) e Bit15 corresponde ao MSB (bit mais significativo).

Quando EN possui valor FALSE, as variáveis de saída permanecem inalteradas.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

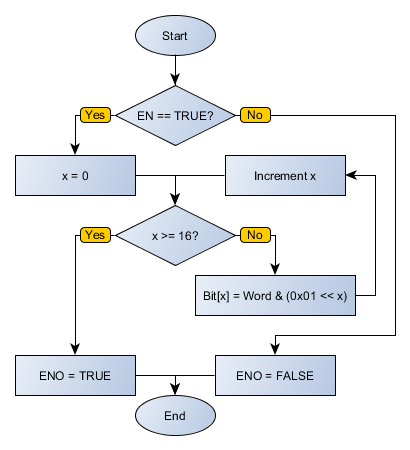

Fluxograma do Bloco

DEMUX_flowchart

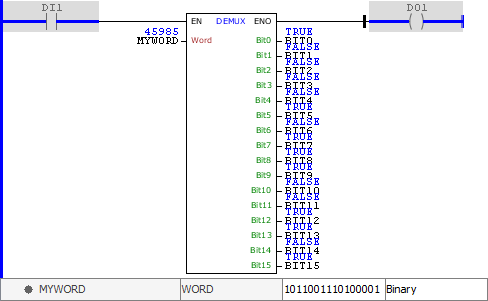

Exemplo em Ladder

DEMUX_example01

O exemplo acima decompõe o valor de MYWORD em valores booleanos, sendo estes armazenados nas variáveis de saída BIT0 a BIT15. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

MYWORD : WORD := 45985;

BIT0 : BOOL;

BIT1 : BOOL;

BIT2 : BOOL;

BIT3 : BOOL;

BIT4 : BOOL;

BIT5 : BOOL;

BIT6 : BOOL;

BIT7 : BOOL;

BIT8 : BOOL;

BIT9 : BOOL;

BIT10 : BOOL;

BIT11 : BOOL;

BIT12 : BOOL;

BIT13 : BOOL;

BIT14 : BOOL;

BIT15 : BOOL;

END_VAR

DO1 := FB_DEMUX(

EN:=DI1,

Word0:=MYWORD,

Bit0=>BIT0,

Bit1=>BIT1,

Bit2=>BIT2,

Bit3=>BIT3,

Bit4=>BIT4,

Bit5=>BIT5,

Bit6=>BIT6,

Bit7=>BIT7,

Bit8=>BIT8,

Bit9=>BIT9,

Bit10=>BIT10,

Bit11=>BIT11,

Bit12=>BIT12,

Bit13=>BIT13,

Bit14=>BIT14,

Bit15=>BIT15);
