INVERTEDCOIL

Bobina Invertida

 Previous pageReturn to chapter overviewNext page

Bloco lógico utilizado para atribuição de valores negados a variáveis de saída.



Representação Ladder



INVERTEDCOIL_block



Estrutura do Bloco



Tipo de Variável

Nome

Tipo de Dado

Descrição

VAR_OUTPUT

O1

BOOL

Saída de registro do bloco



Funcionamento



Este bloco repassa o valor negado de A para o endereço de memória correspondente a O1.

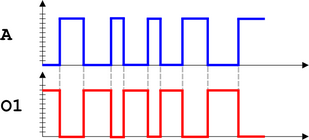

Diagrama



INVERTEDCOIL_diagram



Fluxograma do Bloco



INVERTEDCOIL_flowchart



Exemplo em Ladder



INVERTEDCOIL_example



O exemplo acima desativa a saída digital DO3 quando algumas das entradas digitais DI1 ou DI2 estão com valor FALSE. Quando ambas entradas estão com valor TRUE, DO3 ativa.
