RESETCOIL

Bobina de Desabilitação

 Previous pageReturn to chapter overviewNext page

Bloco lógico utilizado para desabilitação indefinida de variáveis de saída.



Representação Ladder



RESETCOIL_block



Estrutura do Bloco



Tipo de Variável

Nome

Tipo de Dado

Descrição

VAR_OUTPUT

O1

BOOL

Saída de registro do bloco



Funcionamento



Ao identificar um valor TRUE em A, este bloco repassa um valor FALSE para o endereço de memória correspondente a O1.

Ao identificar um valor FALSE em A, este bloco não realiza nenhuma operação.

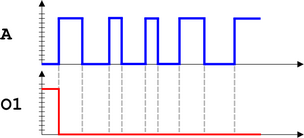

Diagrama



RESETCOIL_diagram



Fluxograma do Bloco



RESETCOIL_flowchart



Exemplo em Ladder



RESETCOIL_example



O exemplo acima desativa permanentemente o marcador de controle do sistema que habilita caractere de fim de mensagem na comunicação RS232 ao identificar um nível TRUE na entrada digital DI5.



Exemplo em ST



 O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.





VAR



END_VAR



RS232_ENABLE_END_CHARACTER := FB_RESETCOIL(EN:=DI5);
