DIRECTCOIL

Bobina Direta

 Previous pageReturn to chapter overviewNext page

Bloco lógico utilizado para atribuição de valores diretos a variáveis de saída.







Estrutura do Bloco



Tipo de Variável

Nome

Tipo de Dado

Descrição

VAR_OUTPUT

O1

BOOL

Saída de registro do bloco



Funcionamento



Este bloco repassa o valor de A para o endereço de memória correspondente a O1.

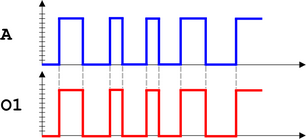

Diagrama



DIRECTCOIL_diagram



Fluxograma do Bloco



DIRECTCOIL_flowchart





Exemplo em Ladder



DIRECTCOIL_example



O exemplo acima deixa a saída digital DO9 permanentemente ligada, pois o valor de A, neste caso, é o valor do barramento esquerdo, que é sempre considerado nível lógico alto (TRUE).
