Nova Configuração - Equipamento Offline

No exemplo a seguir, vamos criar uma configuração com CFW300. As janelas poderão ser diferentes se forem configurados outros equipamentos.

CFW300

1) Botão/Item de Menu Nova Configuração

No menu Arquivo, clique em Nova Configuração.

Você também pode utilizar o atalho do teclado (Ctrl+Shift+C) ou o botão Nova Configuração da Barra de Ferramentas:

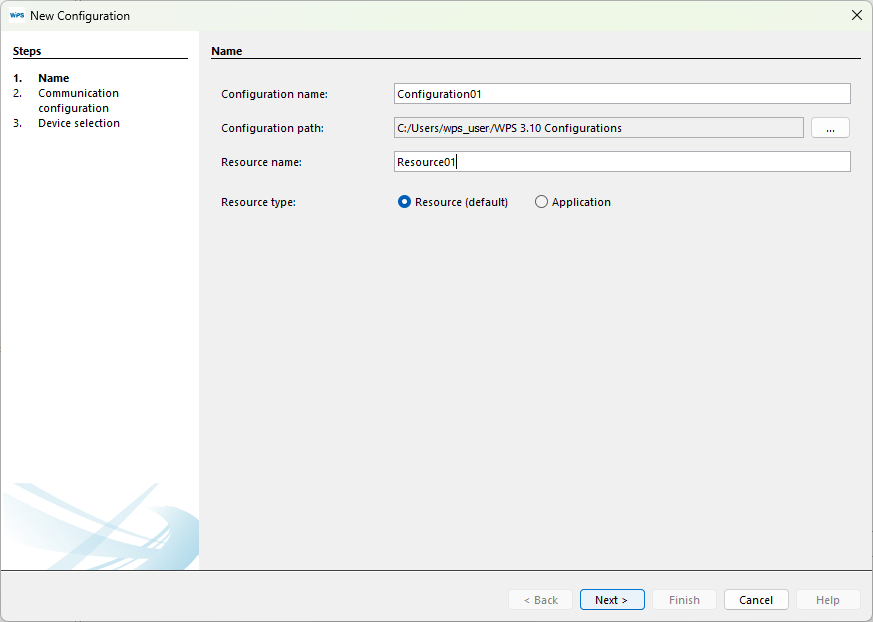

2) Janela Nova Configuração

Aparecerá uma janela para inserção do nome da configuração e do primeiro recurso a ser criado. Insira os nomes nos respectivos campos e clique em Próximo.

NOTA! Esta janela permite a criação de um Recurso ou de uma Aplicação. Aplicação está restrita a algumas versões de produtos específicos. Consulte o manual do equipamento para mais informações sobre as Aplicações.

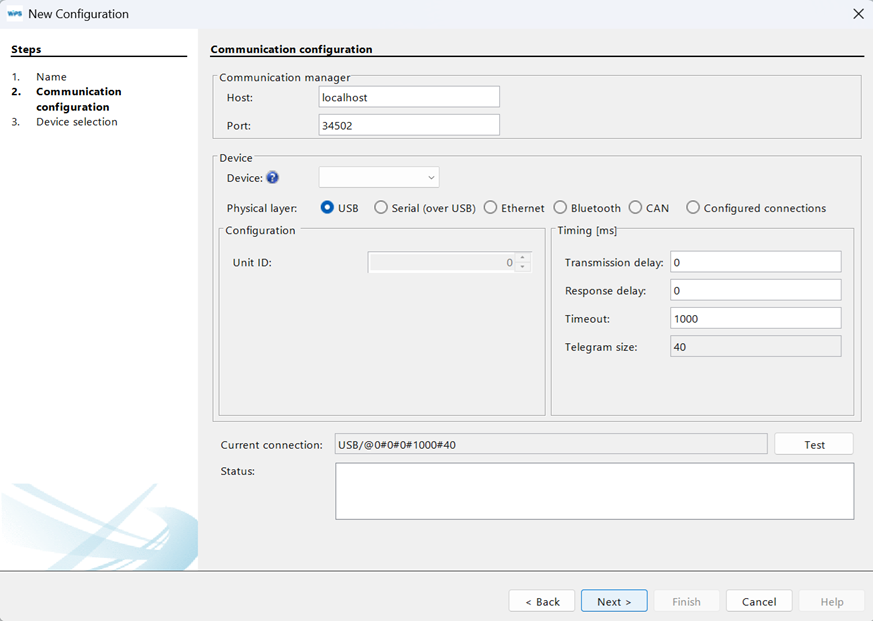

3) Configuração da Comunicação

A próxima janela define as opções de comunicação com o equipamento.

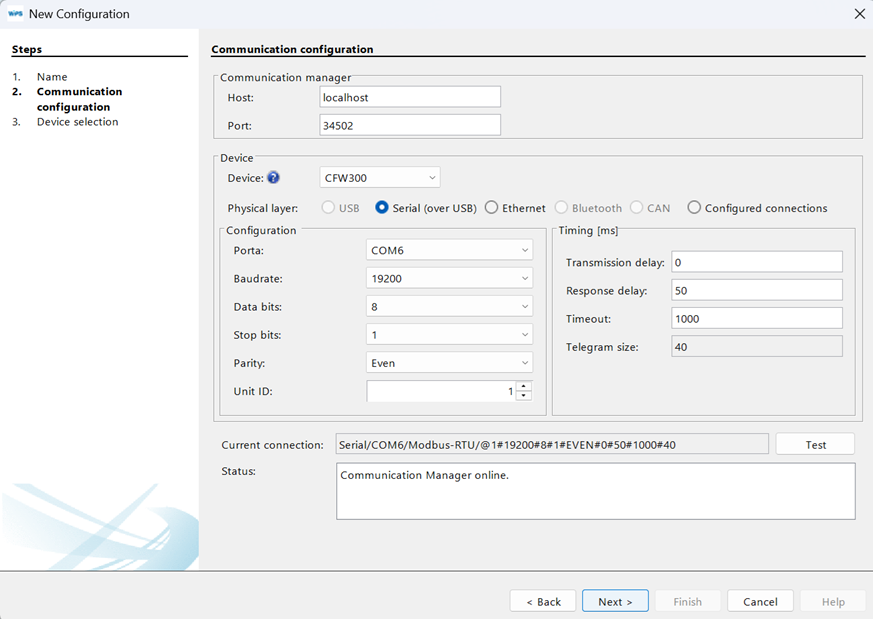

4) Seleção das Opções de Comunicação

Escolha as opções corretas de comunicação. Se você selecionar um equipamento, a configuração padrão de comunicação do equipamento será carregada.

Dependendo da camada física utilizada, será necessário rever esta configuração quando o equipamento for conectado ao WPS, em momento futuro. Por exemplo, se for utilizado o acessório CFW300-CUSB no CFW300, o Windows cria uma porta serial USB que é conhecida somente no momento da conexão do equipamento e microcomputador.

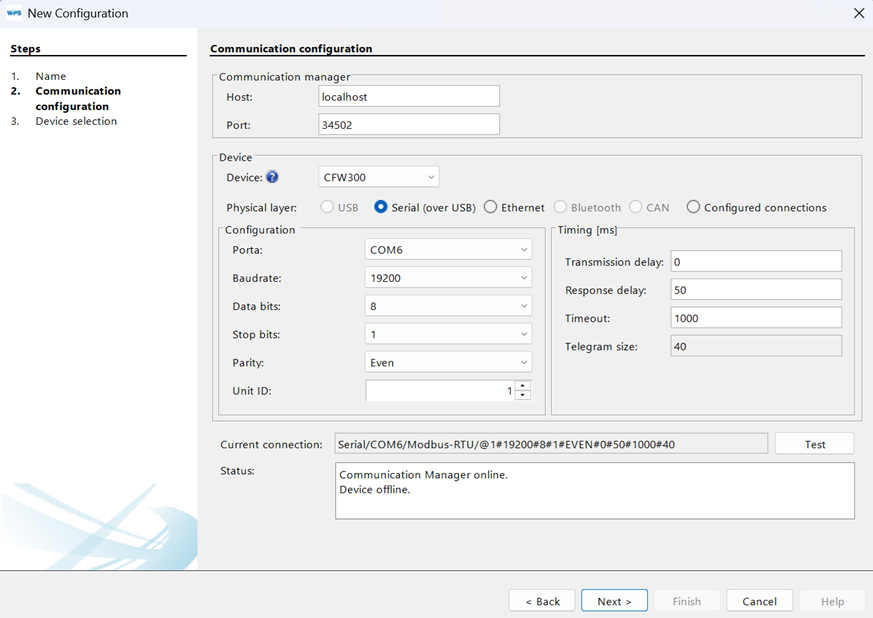

5) Testando a Comunicação

Neste momento não será possível testar a comunicação (equipamento não está conectado). Assim, clicando em Testar, o estado aparece como Equipamento offline.

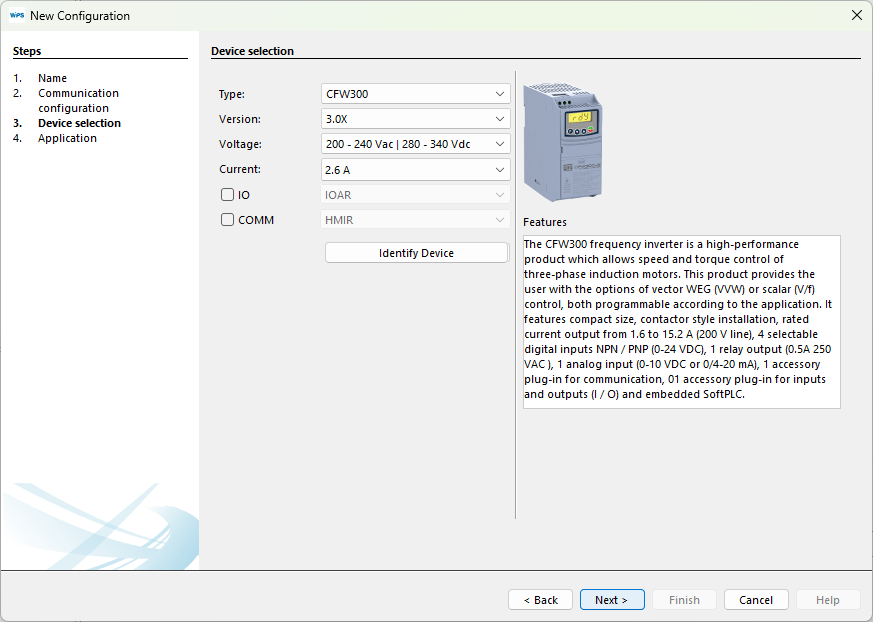

6) Seleção do Equipamento

A janela apresenta o equipamento que está conectado ao recurso criado. Quando estiver offline, preencha as informações manualmente.

7) Ler ID

Se você clicar no botão Ler ID e como não há equipamento conectado, uma janela de falha será apresentada (falha de conexão do equipamento). Clique OK para fechar.

Para ir para a próxima etapa, clique Próximo.

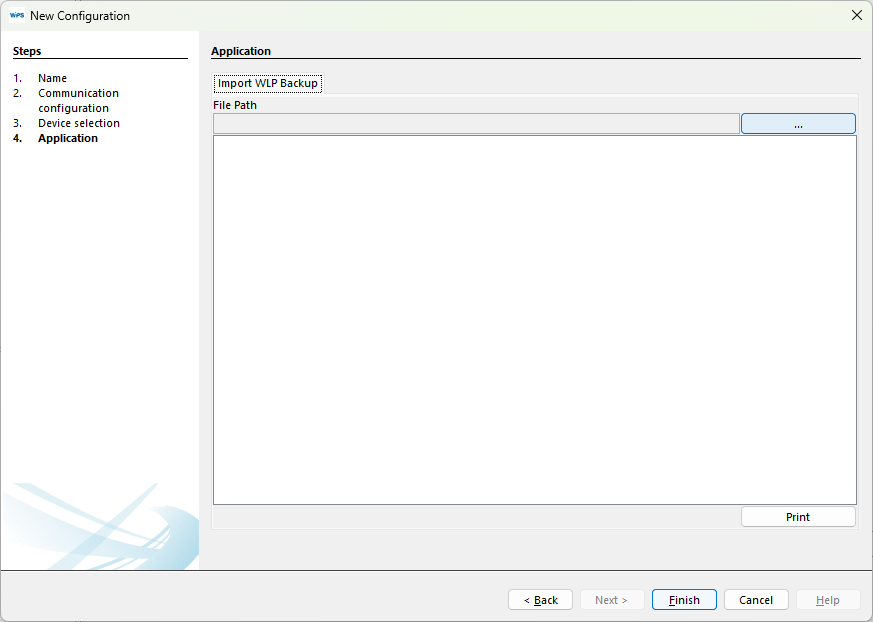

8) Importar do WLP

Uma nova janela aparece onde é possível importar um projeto Ladder do CFW100 desenvolvido no WLP (WEG Ladder Programmer).

Clique Finalizar para concluir o assistente.

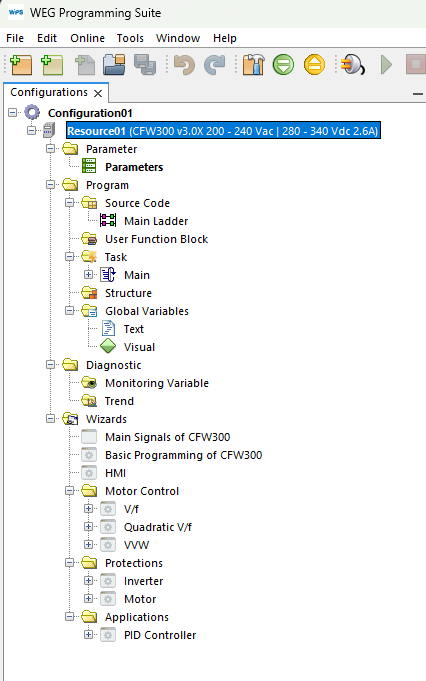

9) Árvore de Configurações

Ao fim destes passos, a árvore com as configurações deve estar parecida com a da imagem a seguir.

wpshelp_quick_start_create_new_configuration-offline-09

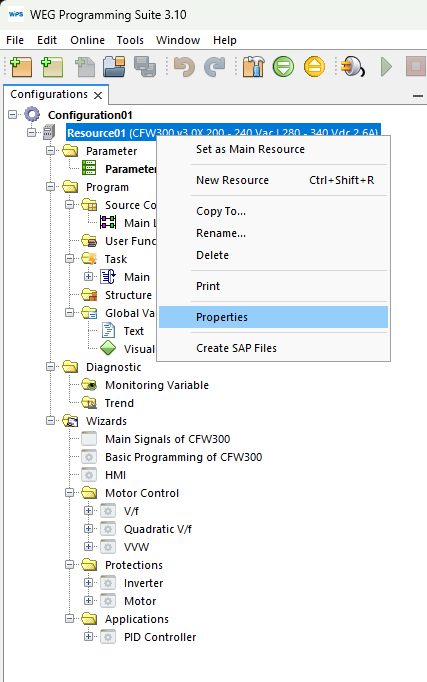

10) Propriedades do Recurso

As configurações realizadas no setup podem ser alteradas posteriormente em propriedades do recurso.
