Conociendo el Ambiente > Estructura de una Configuración

O software WPS segue as deliberações da norma IEC 61131-3.

Sendo assim, toda aplicação desenvolvida nele possue uma configuração com a seguinte estrutura hierárquica:

•	Configuração: está no nível mais alto da hierarquia, definindo todos os elementos de software contidos em uma aplicação que interagem entre si para desempenhar as funções de controle.

o	Recurso: segundo nível da hierarquia, representa qualquer elemento com capacidade de processamento para execução de programas. No WPS, os recursos são independentes entre si, e cada um possue um produto atrelado a ele. As variáveis globais de uma aplicação estão neste escopo.

▪

POU (Unidade de Organização de Programas): descrevem as instruções que serão executadas, em que ordem serão executadas e como estas interagem entre si. Blocos funcionais, funções e programas estão contidos nesta categoria. No WPS, o POU que mais se destaca é o Diagrama Ladder. As variáveis locais de uma aplicação estão neste escopo, cada uma restrita ao seu próprio POU.

▪	Tarefas: processos que controlam a ordem e o tempo de execução dos POUs.

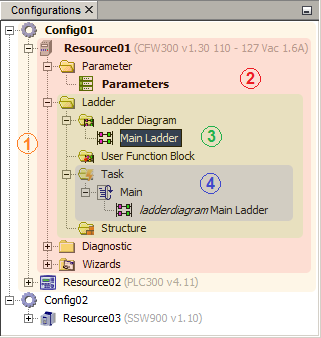

A figura a seguir apresenta o esquema desta hierarquia no WPS.

configurations_window

Legenda:

1.	Configuração;

Recurso;

POUs;

Tarefas;
