Equipo (Dispositivos) > PLC200 > Programa > Communication Network > Modbus TCP > MBTCP

Bloque que ejecuta una escritura de hasta 16 registradores de 16 bits (vía Write Single Register o Write Multiple Registers) de un servidor en red Modbus TCP.

Representación Ladder

MBTCP_WRITEREGISTER_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	Execute	BOOL	Habilitación del bloque
	ServerAddress	DWORD	Dirección IP del servidor (Ej: 192.168.0.1)
	ServerPort	WORD	Puerta Modbus TCP del servidor (Estándar: 502)
	UnitID	BYTE	UnitID del servidor (Estándar: 255)
	Function#	BYTE	Código de la función de escritura
	InitialDataAddress	WORD	Dirección del registrador inicial a ser escrito
	NumberOfData	BYTE	Número de registradores a ser escritos (1 a 16)
	Timeout#	WORD	Tiempo máximo de espera por la respuesta del servidor [ms]
	Offset#	BOOL	Indicación de offset en InitialDataAddress, o sea, necesidad de sustraer 1 de este número
	Value	BYTE SINT USINT WORD UINT INT DWORD UDINT DINT REAL	Variable que almacena los datos a ser escritos
VAR_OUTPUT	Done	BOOL	Habilitación de salida
	Active	BOOL	Señalizador de espera de respuesta
	Busy	BOOL	Señalizador de que la conexión está ocupada con otra solicitud
	Error	BOOL	Señalizador de error en la ejecución
	ErrorID	BYTE	Identificador del error ocurrido
VAR	MB_TCPWRITEREGISTER_INST_0	MB_TCPWRITEREGISTER	Instancia de acceso a la estructura del bloque

Operación

Este bloque, cuando detecta un flanco de subida en Execute, verifica si el servidor Modbus TCP, en la dirección especificada en ServerAddress, está libre para envío de datos (variable Busy en nivel FALSE). En caso que lo esté, enviará la solicitud de escritura de los valores de Value, en un número de registradores indicado por NumberOfData, a la dirección InitialDataAddress, utilizando la función escogida en Function#, y ajustará la salida Active, reseteándola al recibir la respuesta del servidor. En caso de que el servidor no esté libre, el bloque aguardará que Busy pase a nivel FALSE para reenviar la solicitud.

¡NOTA!

En caso de Execute pase a nivel FALSE y Busy aún esté en nivel TRUE, la solicitud será cancelada.

¡NOTA!

Value es un array del número de bits de NumberOfData multiplicado por 16. O sea, en caso de que NumberOfData sea 16, Value podrá ser un array de 32 posiciones BYTE, 16 posiciones WORD u 8 posiciones DWORD. Es importante verificar esta compatibilidad para no generar errores en el bloque.

Cuando Execute tiene valor FALSE, Done permanece FALSE. La salida Done sólo es activada cuando el bloque termina la ejecución exitosamente, permaneciendo en nivel TRUE hasta que Execute reciba FALSE.

En caso de que haya algún error en la ejecución, la salida Error será activada y ErrorID exhibirá el código del error según la tabla de abajo.

Código	Descripción
0	Ejecutado exitosamente
1	Algún dato de entrada inválido
2	Cliente no habilitado
4	Timeout en la respuesta del servidor
5	Servidor retornó error
6	Falla al conectarse con el servidor
7	Conexión TCP/IP terminada prematuramente

Compatibilidad

Equipo	Versión
PLC300	1.30 o superior

Diagrama de Flujo del Bloque

MBTCP_WRITEREGISTER_flowchart

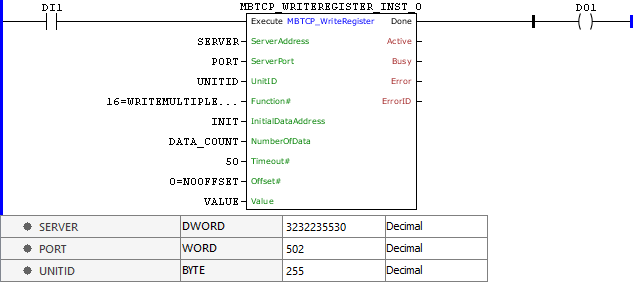

Ejemplo en Ladder

MBTCP_WRITEREGISTER_example01

El ejemplo de arriba solicita la escritura del dato contenido en VALUE, de tamaño descrito por DATA_COUNT, en las direcciones posicionados a partir de INIT, en el servidor Modbus TCP de dirección SERVER:PORT, a través de la función Write Multiple Registers. Finalizado exitosamente el bloque, será activada la salida Done.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

SERVER : DWORD := 16#C0A8000A; // 192.168.0.10 = 3232235530

PORT : WORD := 502;

UNITID : BYTE := 255;

INIT : WORD;

DATA_COUNT : BYTE;

VALUE : ARRAY [0..4] OF WORD;

MBTCP_WRITEREGISTER_INST_0 : FB_MBTCP_WriteRegister;

END_VAR

MBTCP_WRITEREGISTER_INST_0.Execute := DI1;

MBTCP_WRITEREGISTER_INST_0(

ServerAddress:=SERVER,

ServerPort:=PORT,

UnitID:=UNITID,

Function:=16,

InitialDataAddress:=INIT,

NumberOfData:=DATA_COUNT,

Timeout:=50,

Offset:=0,

Value := VALUE);

DO1 := MBTCP_WRITEREGISTER_INST_0.Done;
