Equipo (Dispositivos) > LDW900 > Ladder > Motion Control > Motion Control Gear > MC

Bloque responsable por la ejecución de sincronismo en velocidad entre los ejes programados.

Representación Ladder

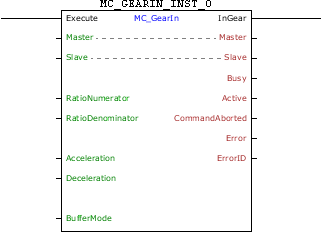

MC_GearIn_block

Características de Ejecución

Tamaño de Memoria de Programa	74 Bytes
Tamaño de Memoria de Datos	28 Bytes

Estructura del Bloque

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_IN_OUT	Master	BYTE	Selección de maestro de la operación (0 - Entradas digitales rápidas) (1 - CANopen) (2 - Encoder 1) (3 - Eje virtual) (4 - Encoder 2)
VAR_IN_OUT	Slave	BYTE	Selección de esclavo de la operación (0 - Eje real) (1 - Eje Virtual 1)
VAR_INPUT	Execute	BOOL	Habilitación del bloque
	RatioNumerator	INT	Numerador de la relación de sincronismo
	RatioDenominator	WORD	Denominador de la relación de sincronismo
	Acceleration	REAL	Aceleración [rpm / s]
	Deceleration	REAL	Desaceleración [rpm / s]
	BufferMode	BYTE	Modo de inicio de ejecución (0 - Inicia bloque inmediatamente, si hay otro bloque en ejecución, éste será abortado) (1 - Si está en ejecución otro bloque, el bloque en ejecución continuará su movimiento hasta concluirlo. El nuevo bloque aguardará para entonces ser ejecutado.) (6 - Si está en ejecución algún otro bloque, este bloque entrará en error 52 y no será ejecutado. Será mostrada en la IHM la alarma A00052.)
VAR_OUTPUT	InGear	BOOL	Habilitación de la salida
	Busy	BOOL	Señalizador de que el bloque aún no fue finalizado
	Active	BOOL	Señalizador de bloque con control sobre el eje
	CommandAborted	BOOL	Señalizador de comando abortado
	Error	BOOL	Señalizador de error en la ejecución
	ErrorID	WORD	Identificador del error ocurrido
VAR	MC_GEARIN_INST_0	MC_GEARIN	Instancia de acceso a la estructura del bloque

Operación

Este bloque, cuando detecta un flanco de subida en Execute, envía un comando para sincronismo en velocidad entre los ejes programados.

Para que el eje esclavo alcance la velocidad del eje maestro, será realizado un movimiento con una aceleración/desaceleración configurada en los argumentos Acceleration y Deceleration. La dirección del movimiento dependerá de la señal del RatioNumerator. Si el RatioNumerator es mayor que cero, el movimiento será en la misma dirección del eje maestro y si el RatioNumerator es menor que cero, el movimiento será en la dirección opuesta al eje maestro.

La salida InGear es activada cuando la sincronía es alcanzada. Para finalizar el bloque, es necesario la ejecución de otro bloque, o que el drive pase al estado Disabled o Errorstop.

En caso de que haya algún error en la ejecución, la salida Error será activada y ErrorID exhibirá el código del error según la tabla de abajo.

Código	Descrição
52	Intento de ejecutar bloque con BufferMode en Single cuando otro bloque esté activo.
62	Aceleración programada menor que la mínima permitida.
63	Aceleración programada mayor que la máxima permitida.
64	Desaceleración programada menor que la mínima permitida.
65	Desaceleración programada mayor que la máxima permitida.
67	Drive en estado "Disabled" o "ErrorStop".
69	Drive en estado "Stopping".
70	Intento de ejecutar bloque con BufferMode en Buffered cuando otro bloque esté activo y otro bloque esté aguardando.
71	P202 diferente de 4.
72	Relación de sincronismo inválida.
74	Drive en estado "Homing".
78	Bloque MC no ejecutado - Falla interna

Ejemplo en Ladder

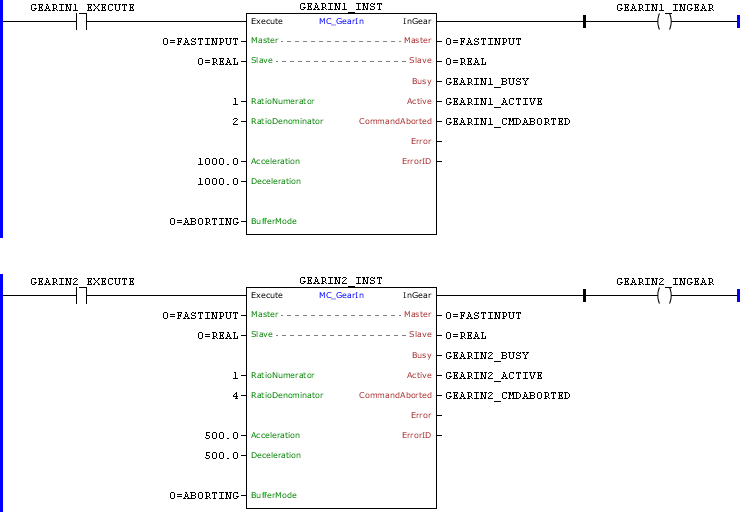

MC_GearIn_example01

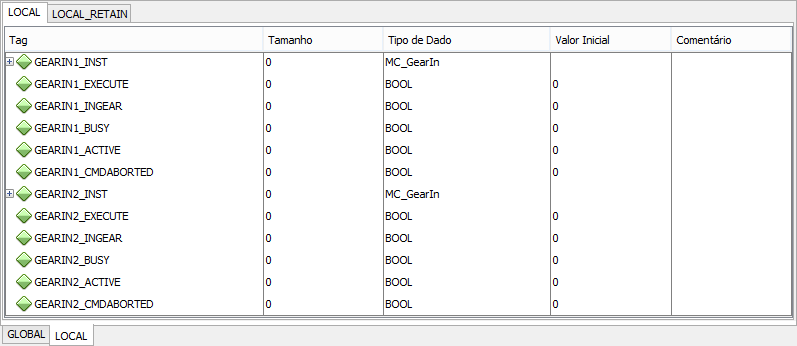

MC_GearIn_example02

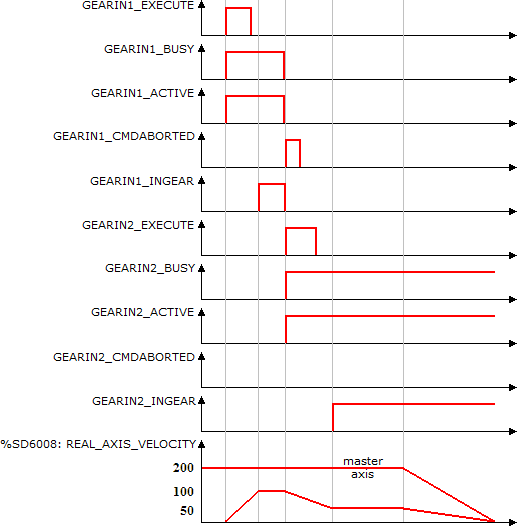

MC_GearIn_example03

En la transición de subida de GEARIN1_EXECUTE, es ejecutado el primer bloque MC_GearIn. Con eso, las señales Busy y Active de este bloque son ajustadas y se inicia la búsqueda del sincronismo con la aceleración configurada. Como la relación configurada es 1:2 y el eje maestro está a 200 RPM, el eje esclavo deberá alcanzar 100 RPM para establecer el sincronismo.

En el instante en que la velocidad alcanza 100 RPM, la salida InGear es ajustada.

Teniéndose la transición de subida de GEARIN2_EXECUTE, el segundo bloque MC_GearIn es instantáneamente ejecutado. Con eso, las señales Busy y Active de este bloque son ajustadas y se inicia la búsqueda del sincronismo con la desaceleración configurada. Como la relación configurada es 1:4 y el eje maestro está a 200 RPM, el eje esclavo deberá alcanzar 50 RPM para establecer el sincronismo. Al mismo tiempo, las señales Busy, Active e InGear del primer bloque son reseteadas y la señal CommandAborted es ajustada por 1 ciclo de scan.

Al alcanzar la velocidad de 50 RPM, la salida InGear del segundo bloque es ajustada y permanece hasta la ejecución de otro bloque.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

GEARIN1_EXECUTE, GEARIN1_INGEAR, GEARIN2_EXECUTE, GEARIN2_INGEAR,

GEARIN1_BUSY, GEARIN1_ACTIVE, GEARIN1_CMDABORTED,

GEARIN2_BUSY, GEARIN2_ACTIVE, GEARIN2_CMDABORTED : BOOL;

GEARIN1_INST, GEARIN2_INST : FB_MC_GearIn;

END_VAR

GEARIN1_INST.Execute := GEARIN1_EXECUTE;

GEARIN1_INST(

Master:=0,

Slave:=0,

RatioNumerator:=1,

RatioDenominator:=2,

Acceleration:=1000.0,

Deceleration:=1000.0,

BufferMode:=0);

GEARIN1_BUSY := GEARIN1_INST.Busy;

GEARIN1_ACTIVE := GEARIN1_INST.Active;

GEARIN1_CMDABORTED := GEARIN1_INST.CommandAborted;

GEARIN1_INGEAR := GEARIN1_INST.InGear;

GEARIN2_INST.Execute := GEARIN2_EXECUTE;

GEARIN2_INST(

Master:=0,

Slave:=0,

RatioNumerator:=1,

RatioDenominator:=4,

Acceleration:=500.0,

Deceleration:=500.0,

BufferMode:=0);

GEARIN2_BUSY := GEARIN2_INST.Busy;

GEARIN2_ACTIVE := GEARIN2_INST.Active;

GEARIN2_CMDABORTED := GEARIN2_INST.CommandAborted;

GEARIN2_INGEAR := GEARIN2_INST.InGear;
