Bloque que crea 16 nuevas variables BOOL a partir de la descomposición de una variable WORD.

Representación Ladder

DEMUX_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
VAR_INPUT	Word	WORD UINT INT	Variable de entrada de 16 bits
VAR_OUTPUT	ENO	BOOL	Fin de operación
VAR_OUTPUT	Bit0 – Bit15	BOOL	Bit da posição correspondente de Word

Operación

Este bloque, cuando tiene un valor TRUE en EN, descompone la variable de entrada Word en 16 valores booleanos almacenados en las variables Bit0 a Bit15. El Bit0 corresponde al LSB (bit menos significativo) y el Bit15 corresponde al MSB (bit más significativo).

Cuando EN tiene valor FALSE, las variables de salida permanecen inalteradas.

El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

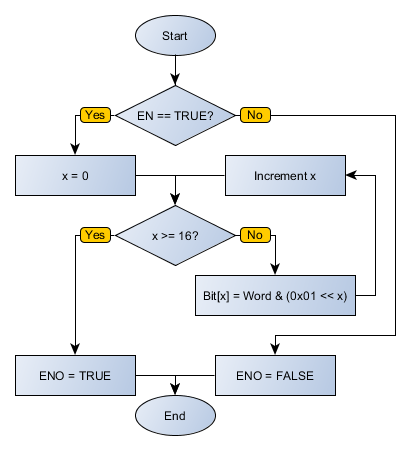

Diagrama de Flujo del Bloque

DEMUX_flowchart

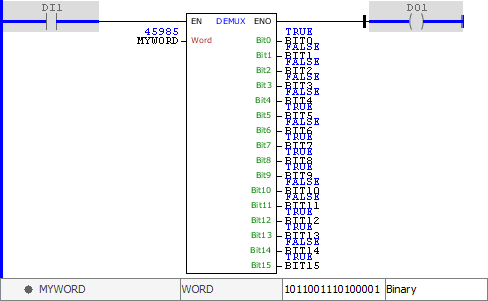

Ejemplo en Ladder

DEMUX_example01

El ejemplo de arriba descompone el valor de MYWORD en valores booleanos, siendo almacenados en las variables de salida BIT0 a BIT15. El bloque finaliza exitosamente y la salida ENO es activada.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

MYWORD : WORD := 45985;

BIT0 : BOOL;

BIT1 : BOOL;

BIT2 : BOOL;

BIT3 : BOOL;

BIT4 : BOOL;

BIT5 : BOOL;

BIT6 : BOOL;

BIT7 : BOOL;

BIT8 : BOOL;

BIT9 : BOOL;

BIT10 : BOOL;

BIT11 : BOOL;

BIT12 : BOOL;

BIT13 : BOOL;

BIT14 : BOOL;

BIT15 : BOOL;

END_VAR

DO1 := FB_DEMUX(

EN:=DI1,

Word0:=MYWORD,

Bit0=>BIT0,

Bit1=>BIT1,

Bit2=>BIT2,

Bit3=>BIT3,

Bit4=>BIT4,

Bit5=>BIT5,

Bit6=>BIT6,

Bit7=>BIT7,

Bit8=>BIT8,

Bit9=>BIT9,

Bit10=>BIT10,

Bit11=>BIT11,

Bit12=>BIT12,

Bit13=>BIT13,

Bit14=>BIT14,

Bit15=>BIT15);
