Trend é um gráfico de monitoração de variáveis em função do tempo.
A função Trend do WPS v3.1X permite configurar canais de monitoração, ou seja, é possível a monitoração de variáveis ou parâmetros ao mesmo tempo.

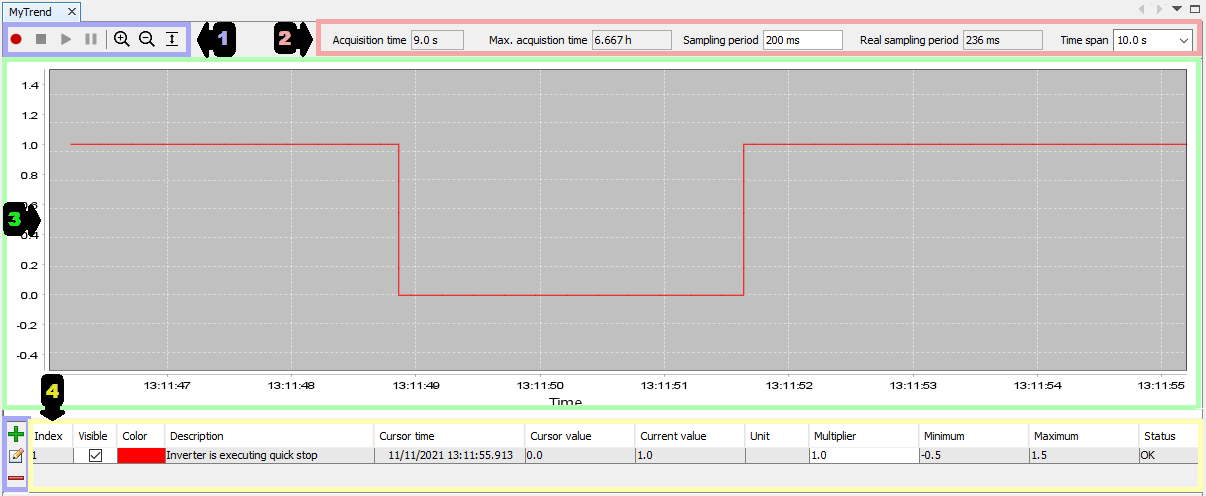

Abaixo segue uma visão geral sobre a tela de configuração da função Trend.
| 1. | Canais, Iniciar, Parar, Pausar e Zoom Gráfico: Nesta barra estão as opções para controle de zoom do gráfico. Há botões para iniciar, pausar e parar a aquisição de dados. |
| 2. | Tempo: Nesta barra estão as opções de configuração dos períodos de amostragem e da faixa de tempo a ser exibida no gráfico, além do tempo máximo permitido para aquisição e o tempo real de amostragem. |
| 3. | Gráfico: Nesta tela são exibidos os valores monitorados dos canais em forma gráfica. Na eixo horizontal visualiza-se o horário de coleta dos dados e no eixo vertical é exibida a faixa de valores por unidade de medida dos canais. |
| 4. | Tabela de Canais: Nesta tabela é possível visualizar os dados dos canais escolhidos na posição em que o cursor se encontra, além de permitir ocultar canais, alterar sua cor e ajustar os limites do gráfico por unidade de medida, além das opções para adição, edição e remoção de canais. |
